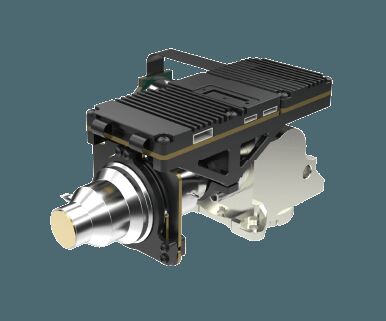

640x512 / 15μm MCT MWIR Cooled Thermal Module for Multi Sensor Payload
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xبحجم | 125x92x67 ملم | وزن | ≤650 جرام |
---|---|---|---|
القرار | 640 × 512/15 ميكرومتر | NETD | ≤20mK |
النطاق الطيفي | 3.7 ~ 4.8 ميكرومتر ميغاواط | معدل الإطار | 50 هرتز / 100 هرتز |
وحدة حرارية مبردة 640x512 / 15μm MCT MWIR لـ الحمولة متعددة المستشعرات
GAVIN615B عبارة عن وحدة تصوير حراري متوسطة الموجة مبردة تم تطويرها بواسطة Global Sensor Technology (GST).وهو يتألف من كاشف HgCdTe MWIR IR بحجم 640 × 512/15 ميكرومتر مع مبرد تجميد RS046 ، كما أن الأجهزة الإلكترونية وخوارزميات معالجة الصور المختلفة مدمجة بالفعل لتقديم صور حرارية حادة وواضحة.
تم تكوين GAVIN615B مع المبرد RS046 ، وهو صغير الحجم للغاية ، حيث يبلغ أبعاده 125 × 92 × 67 ملم ويزن أقل من 650 جرامًا.استهلاك الطاقة المستقر يصل إلى 12 واط.مع واجهة cameralink القياسية الصناعية ، يمكن للكاميرا التي تعمل بالأشعة تحت الحمراء أو تكامل النظام تصميم أو دمج الكاميرا الكاملة الخاصة بهم بسهولة بناءً على وحدة التصوير الحراري GAVIN615B.
- حساسية عالية ، NETD≤20mK
- كشف بعيد المدى
- معدل إطار قابل للتعديل
- سهولة الدمج في النظام
نموذج | غافين 615 ب |
أداء كاشف الأشعة تحت الحمراء | |
القرار | 640 × 512 |
مساحة وحدة الصورة | 15 ميكرومتر |
المبرد | RS046 |
النطاق الطيفي | 3.7 ميكرومتر ~ 4.8 ميكرومتر ميغاواط |
وقت التبريد (20 درجة مئوية) | ≤7 دقيقة |
NETD (20 درجة مئوية) | ≤20mK |
معالجة الصورة | |
معدل الإطار | 50 هرتز / 100 هرتز |
وضع يعتم | خطي / مدرج تكراري / مختلط |
تقريب رقمي | × 1 / × 2 / × 4 |
اتجاه الصورة | أفقيًا / رأسيًا / قطريًا |
خوارزمية الصورة | NUC / AGC / IDE |
المواصفات الكهربائية | |
الواجهة الخارجية القياسية | J30JZ 25 دبوس |
فيديو تمثيلي | صديق |
فيديو رقمية | 16 بت RAW / YUV: إخراج DVP / Cameralink 16 بت |
مزامنة خارجية | المزامنة الخارجية للإطار: مستوى RS422 |
الاتصالات | RS422 ، 115200 بت في الثانية |
مزود الطاقة | 20 ~ 28 فولت تيار مستمر |
استهلاك طاقة مستقر | 12 واط |
الأبعاد (مم) | 125 × 92 × 67 |
وزن | ≤650 جرام |
درجة حرارة التشغيل | -40 درجة مئوية ~ + 60 درجة مئوية |
حجم الاهتزاز | الاهتزاز: نقل عالي السرعة مثبت على مركبة GJB الصدمة: موجة نصف جيبية ، 40 جم 11 مللي ثانية ، 3 محاور 6 اتجاهات 3 مرات لكل منهما |
عدسة بصرية | |
عدسة اختيارية | التكبير المستمر 60 ~ 240 ملم / F4 15 ~ 300 ملم / F4 21 ~ 420 ملم / F4 35 ~ 690 ملم / F4.0 |
تستخدم وحدة الكاميرا الحرارية بالأشعة تحت الحمراء GAVIN615B على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ونظام تحسين رؤية الطيران والحمل متعدد المستشعرات وما إلى ذلك.
1. ما هي مزايا أجهزة الكشف بالأشعة تحت الحمراء المبردة؟
يعمل كاشف المستوى البؤري بالأشعة تحت الحمراء المبردة عند درجة حرارة منخفضة يتم توفيرها بواسطة كاشف مبرد ديوار (ddc).لديها حساسية عالية ويمكن أن تميز اختلافات درجات الحرارة الدقيقة أكثر من كاشف الأشعة تحت الحمراء غير المبرد.يمكنه الكشف عن الأشياء والتعرف عليها والتعرف عليها على مسافة طويلة جدًا تزيد عن عشرة كيلومترات.هيكل الكاشف المبرد معقد للغاية مما ينتج عنه تكلفة عالية نسبيًا من الكاشف غير المبرد.
2. كيف يعمل التصوير الحراري بالأشعة تحت الحمراء؟
نظام التصوير الحراري بالأشعة تحت الحمراء هو كشف سلبي غير متصل وتحديد تكنولوجيا الأشعة تحت الحمراء.يركز الأشعة تحت الحمراء للمشهد على كاشف الأشعة تحت الحمراء لصفيف المستوى البؤري من خلال نظام الأشعة تحت الحمراء البصري الذي يمكنه المرور عبر الأشعة تحت الحمراء.يقوم الكاشف الحراري بتحويل إشارة الإشعاع ذات الشدة المختلفة إلى الإشارة الكهربائية المقابلة ، ثم من خلال التضخيم ومعالجة الفيديو ، يشكل صورة الأشعة تحت الحمراء التي يمكن ملاحظتها بالعين المجردة.
3. ما هو المبرد المستخدم؟
المبردات المبردة هي آلات تحافظ على أجهزة الاستشعار شديدة البرودة بحيث يمكن التقاط الصور الحرارية في مهام طويلة المدى.في العديد من التطبيقات المتطورة ، تتطلب المستشعرات التي تلتقط الصور درجات حرارة منخفضة للغاية.
4. ما هي العوامل الرئيسية لقياس جودة المبرد المبرد؟
يعد عمر البطارية الطويل والتشغيل الموثوق من العوامل الرئيسية لقياس جودة المبرد.المبرد GSTiR لديه نطاق واسع من درجات حرارة التشغيل وموثوقية ممتازة.وصلت MTTF (متوسط الوقت للفشل) إلى 10000 ساعة ، وهو ما يلبي متطلبات تشغيل التمهيد 24 * 7.
5. ما هو MTTF؟
MTTF (متوسط وقت الفشل) يقيس موثوقية الجزء.يوضح لك كم من الوقت يستمر جزء في المتوسط قبل أن ينكسر ويجب عليك استبداله.على المستوى الأساسي ، يخبرك عن جودة الأجزاء التي تشتريها.كلما طالت مدة صلاحيتها ، زادت القيمة التي تحصل عليها منها.
