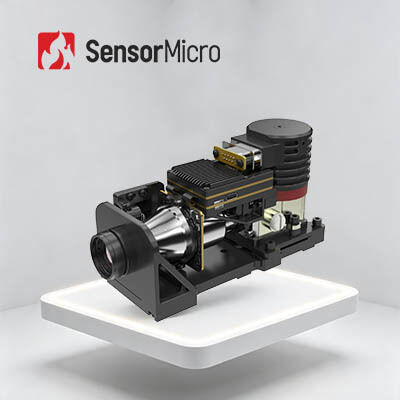

640x512 دقة 15μm حجم بكسل حساسية عالية MWIR الكاميرا مركز تبريد الوحدة الحرارية
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC615MA |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| مقاس | 142×58.5×80 ملم | وزن | ≥680 جرام |
|---|---|---|---|
| دقة | 640 × 512 / 15 ميكرومتر | كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 16mK(F2); 18 م ك (F4) |
| المدى الطيفي | 3.7μm ± 0.2μm ~ 4.8μm ± 0.2μm | معدل الإطار | 50 هرتز/100 هرتز |
| إبراز | 640x512 الوحدة الحرارية المبردة,وحدة حرارية مبردة 15μm |
||
منتوج وصف
640x512 / 15μm MCT MWIR وحدة حرارية مبردة لحمل فائد متعدد أجهزة الاستشعار
لمحة عامة عن المنتج
GAVIN GC615MA هو وحدة تصوير حرارية متبريدة وسط الموجة التي طورتها SensorMicro. يتكون من كاشف IR MWIR HgCdTe 640x512 / 15μm مع RS058 التبريد الصيفي منخفض الحرارة ،الالكترونيات الجهازية والخوارزميات المختلفة لمعالجة الصور أيضا مضمنة بالفعل لتقديم صور حرارية حادة وواضحة.
يحتوي على خوارزميات صورة ذكاء اصطناعي متقدمة مدمجة ، تقدم مجموعة كاملة من المواصفات مع اتساق واستقرار ممتاز. يدعم المنتج إمدادات واسعة النطاق وموثوق بها ،تلبية كاملة لاحتياجات مختلف التطبيقات الصناعيةحتى في الظلام الكامل أو ظروف الطقس القاسية، يقدم جوهر الكاميرا صور حرارية واضحة واكتشاف دقيق لكل من التهديدات البعيدة والتفاصيل القريبة.المراقبة، و سيناريوهات المراقبة ، يوفر جوهر كاميرا الأشعة تحت الحمراء GAVIN GC615MA دعمًا تكنولوجيًا موثوقًا عبر بيئات متنوعة.
الخصائص الرئيسية
- الـ FPA الرئيسي، التوافق الواسع- تم تطويرها على أساس كاشف الأشعة تحت الحمراء المبرد بموجب MWIR 640 × 512 / 15μm ، مما يضمن جودة الصورة المستقرة.و EE (تعزيز الحافة) للحصول على صورة أكثر وضوحا.
- موثوقية عالية، حساسية عالية-الموجات المتبريدة تحت الحمراء الوسطى تضمن تنوعاً و استمراراً ممتازاً حساسية حرارية عالية مع NETD منخفضة إلى 16mK
- التكامل السهل، التكوين المرن- واجهة فيديو كاميرالينك مع إنتاج بيانات الصورة RAW/YUV. العديد من التكوينات البصرية لزيادة مستمرة المتاحة.
مواصفات المنتج
| النموذج | غافن GC615MA |
|---|---|
| المؤشرات | |
| القرار | 640×512 |
| حجم البيكسل | 15μm |
| رد الفعل الطيفي | 3.7μm±0.2μm·4.8μm±0.2μm |
| كاشف الأشعة تحت الحمراء NETD ((23 درجة مئوية) | 16mK ((F2) 18mK ((F4) |
| معالجة الصور | |
| معدل الإطار | 50 هرتز/100 هرتز |
| زيادة الرقمية | 1 × إلى 8 × تكبير رقمي مستمر |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | جمهورية الكونغو الديمقراطية، تخفيض ضوضاء الصورة 2D/3D، EE |
| الكهرباء | |
| الفيديو التناظري | PAL/NTSC |
| الفيديو الرقمي | المعيار: DVP/LVDS/USB2.0@50Hz الخيار: كاميرالينك/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الوضع |
| التزام خارجي | المعيار: LV-TTL الخيار: RS422/LVDS |
| التواصل | المعيار: USB2.0/LV-TTL الخيار: RS422/CAN/USB3.0/GigE |
| إمدادات الطاقة | 24 فولت ± 4 فولت |
| استهلاك الطاقة الثابت ((23 درجة مئوية) | ≤10 واط |
| وقت التبريد ((23°C) | ≤8 دقيقة |
| الحجم ((ملم) | 142 × 58.5 × 80 |
| الوزن ((g) | ≤680 |
| درجة حرارة العمل | -40°C~+71°C |
| العدسات البصرية | |
| خيارات العدسة | التركيز الثابت: 25mm/F2 تكبير مستمر: 30~240mm/F4، 15~300mm/F4، 45~450mm/F4، 35~690mm/F4، 32~730mm/F4 |
التطبيقات الصناعية
يتم استخدام وحدة الكاميرا تحت الحمراء الحرارية GAVIN GC615MA على نطاق واسع في العديد من المجالات مثل NDT ، ومراقبة البيئة ، والمراقبة بعيدة المدى ، والبحوث العلمية وما إلى ذلك.
الخدمة الموحدة
- وثائق كاملة:كتيبات المنتج، أدلة الإعداد، ومراجع الاختيار.
- مساعدة التطوير والاختبار:اختبار نموذج متكامل، تقييم الأداء، والتحقق من المعلمات سهلة.
- مجموعة أدوات المطورين المتقدمة:SDKs، واجهات برمجة التطبيقات، الخوارزميات، وأدوات تحديد الأخطاء للتكامل العميق.
- الدعم الفني عن بعد:دعم 24/7 - استجابة سريعة وحل في الوقت المناسب للمشاكل الحرجة.
- الضمان:أجزاء أصلية و اتباع عملية صارمة لاستعادة أداء مثالي.
الأسئلة الشائعة
ما هي مزايا أجهزة الكشف بالأشعة تحت الحمراء المبردة؟
يعمل كاشف الطائرة التركيزية تحت الحمراء المبرد عند درجة حرارة منخفضة يتم توفيرها بواسطة كاشف dewar cooler (ddc).لديها حساسية عالية ويمكن أن تميز اختلاف درجة الحرارة أكثر دقة من كاشف الأشعة تحت الحمراء غير المبردةيمكنها الكشف عن الأشياء وتحديدها وتعرف عليها على مسافة طويلة جداً تبلغ أكثر من 10 كيلومتراتهيكل الكاشف المبرد معقد جدا مما يؤدي إلى تكلفة عالية نسبيا من الكاشف غير المبرد.
كيف تعمل التصوير الحراري بالأشعة تحت الحمراء؟
نظام التصوير الحراري بالأشعة تحت الحمراء هو كشف غير اتصال سلبي وتحديد تقنية الأشعة تحت الحمراء.ويركز إشعاع الأشعة تحت الحمراء من المشهد على جهاز محورية المصفوفة الكاشف الأشعة تحت الحمراء من خلال نظام الأشعة تحت الحمراء البصرية التي يمكن أن تمر من خلال إشعاع الأشعة تحت الحمراءيُحوّل جهاز الكشف الحراري إشارة الإشعاع ذات الكثافة المختلفة إلى إشارة كهربائية متوافقة، ومن ثم من خلال التضخيم ومعالجة الفيديو،تشكل الصورة تحت الحمراء التي يمكن ملاحظتها بالعين المجردة.
لماذا تستخدم آلة التبريد؟
المبردات الصوتية هي آلات تبقي أجهزة الاستشعار باردة جداً بحيث يمكن التقاط الصور الحرارية في البعثات الطويلة الأجلالحساسات التي تلتقط الصور تتطلب درجات حرارة منخفضة للغاية.
ما هي العوامل الرئيسية لقياس جودة الكريوكولر؟
عمر البطارية الطويل والتشغيل الموثوق به هي العوامل الرئيسية لقياس جودة جهاز التبريد الصاخب. جهاز التبريد الصاخب SensorMicro لديه نطاق واسع من درجات الحرارة التشغيلية وموثوقية ممتازة.وقد بلغ معدل الوقت المتوسط للفشل إلى 10،000 ساعة، والتي تلبي متطلبات تشغيل 24 * 7 بدء.
ما هو MTTF؟
MTTF (متوسط الوقت إلى الفشل) يقيس موثوقية الجزء. إنه يظهر لك كم من الوقت في المتوسط يدوم الجزء قبل أن ينكسر ويجب عليك استبداله. على المستوى الأساسي،يخبرك عن جودة الأجزاء التي تشتريهاكلما استمروا لفترة أطول، كلما زادت القيمة التي تحصل عليها منهم.
