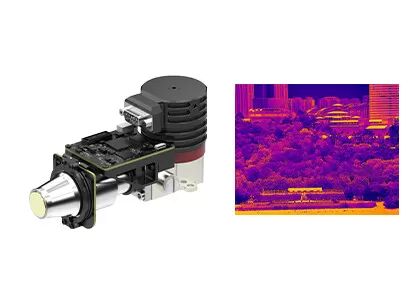

وحدة حرارية مبردة 15μM 640x512 MCT MWIR مع مجموعة تبريد ديوار المتكاملة
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| القرار | 640 × 512/15 ميكرومتر | المبرد | RS058 |
|---|---|---|---|
| NETD | ≤17mK | النطاق الطيفي | 3.7 ~ 4.8 ميكرومتر |
| بحجم | 147 × 58.5 × 71 ملم | وزن | ≤680 جرام |
| تسليط الضوء | وحدة حرارية مبردة 640x512 MWIR,وحدة حرارية مبردة MCT MWIR,وحدات كاميرا 15uM MWIR |
||
منتوج وصف
وحدة حرارية مبردة 15μm 640x512 MCT MWIR مع مجموعة تبريد ديوار المتكاملة
وصف المنتج
تتميز وحدات AD المبردة من سلسلة EYAS بوظيفة مكبر الصوت المسبق لتحويل الإشارة التناظرية من كاشفات الأشعة تحت الحمراء المبردة إلى إخراج دفق فيديو رقمي.وهي متوفرة بتنسيقات دقة مختلفة ونطاقات موجية مختلفة.EYAS615A هو عضو في عائلة EYAS مع كاشف مبرد MWIR بحجم 640 × 512/15 ميكرومتر ومبرد مبرد RS058 مدمج.
مع وحدة AD المبردة من سلسلة EYAS ، يسهل على عملاء OEM إجراء اختبار قبول سريع على كاشفات الأشعة تحت الحمراء GST ، وبدء التطوير الثانوي السريع وتقصير فترة تطوير الوحدات والمنتجات الكاملة القائمة على أجهزة الكشف عن الأشعة تحت الحمراء المبردة.
تتخصص شركة Global Sensor Technology في تصميم وتصنيع وبيع وتسويق أجهزة الكشف عن التصوير الحراري ووحدات الأشعة تحت الحمراء.يمكننا تزويد عملائنا بمجموعة متنوعة من حلول التصوير الحراري بالأشعة تحت الحمراء التي تقصر وقت التطوير الثانوي وتقلل بشكل كبير من التكلفة للعملاء.
الخصائص الرئيسية
- دقة الكاشف: 640x512 / 15μm
- مادة الكاشف: MCT / HgCdTe
- المبرد: RS058
- معدل الإطار: 1 ~ 120 هرتز قابل للتعديل
- الحجم: 147 × 58.5 × 71 مم
- الوزن: ≤680 جرام
- سهل التطوير والتكامل
مواصفات المنتج
| نموذج | EYAS615A |
| أداء كاشف الأشعة تحت الحمراء | |
| القرار | 640 × 512 |
| مساحة وحدة الصورة | 15 ميكرومتر |
| المبرد | RS058 |
| النطاق الطيفي | 3.7 ميكرومتر ～ 4.8 ميكرومتر ميغاواط |
| وقت التبريد (25 درجة مئوية) | ≤6 دقيقة |
| NETD الأمثل (20 درجة مئوية) | ≤17mK |
| نمط العمل | |
| معدل الإطار | 1 ~ 120 هرتز قابل للتعديل |
| نمط العمل | لمحة؛وضع تكامل ITR / IWR ؛وضع الويندوز؛مكافحة التفتح |
| المواصفات الكهربائية | |
| الواجهة الخارجية القياسية | QSH 60 دبوس |
| فيديو رقمية | Cameralink: إخراج البيانات الخام 16 بت |
| مزامنة خارجية | CC1: المزامنة الخارجية / الإطار الخارجي ؛CC2: مزامنة MC الخارجية |
| الاتصالات | المنفذ التسلسلي Cameralink: TFG +/-، TC +/- ؛9600 بت في الثانية |
| مزود الطاقة | 1 لوحة تصوير القناة: 5 فولت 1 قناة مبرد: 24 فولت |
| استهلاك طاقة مستقر | 7 واط |
| الأبعاد (مم) | 147 × 58.5 × 71 |
| وزن | ≤680 جرام |
| درجة حرارة العمل | -40 درجة مئوية ~ + 60 درجة مئوية |
| حجم الاهتزاز | الاهتزاز: نقل عالي السرعة مثبت على مركبة GJB الصدمة: موجة نصف جيبية ، 40 جم 11 مللي ثانية ، 3 محاور 6 اتجاهات 3 مرات لكل منهما |
تطبيقات صناعية
تستخدم وحدة التصوير الحراري EYAS615A على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ونظام تحسين رؤية الطيران والحمل متعدد المستشعرات وما إلى ذلك.
خطنا للكشف عن الأشعة تحت الحمراء
أسئلة وأجوبة
1. ما هو المبرد المستخدم؟
المبردات المبردة هي آلات تحافظ على أجهزة الاستشعار شديدة البرودة بحيث يمكن التقاط الصور الحرارية في مهام طويلة المدى.في العديد من التطبيقات المتطورة ، تتطلب المستشعرات التي تلتقط الصور درجات حرارة منخفضة للغاية.
2. ما هي العوامل الرئيسية لقياس جودة المبرد المبرد؟
يعد عمر البطارية الطويل والتشغيل الموثوق من العوامل الرئيسية لقياس جودة المبرد.المبرد GSTiR لديه نطاق واسع من درجات حرارة التشغيل وموثوقية ممتازة.وصلت MTTF (متوسط الوقت للفشل) إلى 10000 ساعة ، وهو ما يلبي متطلبات تشغيل التمهيد 24 * 7.
3. ما هو MTTF؟
MTTF (متوسط وقت الفشل) يقيس موثوقية الجزء.يوضح لك كم من الوقت يستمر جزء في المتوسط قبل أن ينكسر ويجب عليك استبداله.على المستوى الأساسي ، يخبرك عن جودة الأجزاء التي تشتريها.كلما طالت مدة صلاحيتها ، زادت القيمة التي تحصل عليها منها.
