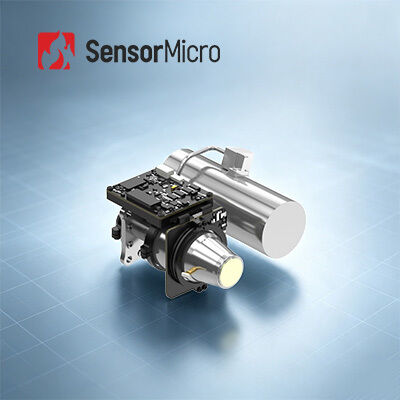

وحدة حرارية مبردة MWIR بدقة 640x512 وحجم بكسل 15 ميكرومتر مع مجمع مبرد ديوار مدمج
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | إياس G615ME |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640 × 512 / 15 ميكرومتر | معدل الإطار | 1 ~ 100 هرتز، قابل للتعديل |
|---|---|---|---|
| NETD | 16mK(F2); 18 م ك (F4) | المدى الطيفي | 3.7 ~ 4.8 ميكرومتر |
| مقاس | 110×105×60 ملم | وزن | ≥590 جرام |
| إبراز | وحدة حرارية مبردة MWIR بدقة 640x512,وحدة حرارية مبردة MCT MWIR,وحدات كاميرا حرارية MWIR بدقة 15 ميكرومتر |
||
منتوج وصف
وحدة حرارية مبردة MWIR بدقة 15 ميكرومتر 640x512 مع مجمع مبرد ديوار مدمج
نظرة عامة على المنتج
تتكون وحدة AD المبردة EYAS G615ME من كاشف الأشعة تحت الحمراء المبرد MWIR بدقة 640x512/15 ميكرومتر مدمج مع لوحة تحويل تناظري إلى رقمي (AD). تقوم الوحدة بتحويل إشارات الخرج التناظرية من الكاشفات المبردة إلى تدفقات فيديو رقمية مع توفير طاقة التشغيل اللازمة وإشارات توقيت التحكم.
تعمل الوحدة بفضل مبرد ستيرلينغ خطي عالي الأداء، مما يتيح تشغيلًا أطول وأكثر استقرارًا، مما يمكّن عملاء OEM من تقييم والتحقق بسرعة من كاشفات الأشعة تحت الحمراء، وتبسيط تكامل النظام وتسريع خطوط أنابيب التطوير.
الميزات الرئيسية
- تحويل تناظري إلى رقمي، تطوير مسرّع- يعتمد على كاشفات الأشعة تحت الحمراء المبردة MWIR بدقة 640×512 مع دائرة AD مدمجة للتحويل التناظري إلى رقمي؛ تصميم مدمج بأبعاد متوافقة مع الكاشف؛ دقة رئيسية لاعتماد أوسع
- مبرد خطي لعمر أطول- مجهز بمبرد ستيرلينغ خطي عالي الأداء LS723 لعمر تشغيل ممتد؛ يدعم التشغيل المستمر على مدار الساعة طوال أيام الأسبوع
- أداء ممتاز، تكامل سهل- معدل إطارات قابل للتعديل من 1 إلى 100 هرتز لالتقاط الأهداف سريعة الحركة؛ واجهة Camera Link تُخرج بيانات خام بدقة 16 بت مع تحكم عبر منفذ تسلسلي
مواصفات المنتج
| الموديل | EYAS G615ME |
|---|---|
| المؤشرات |
الدقة: 640×512 حجم البكسل: 15 ميكرومتر الاستجابة الطيفية: 3.7 ميكرومتر±0.2 ميكرومتر ~ 4.8 ميكرومتر±0.2 ميكرومتر NETD لكاشف الأشعة تحت الحمراء (23 درجة مئوية): 16mK(F2)، 18mK(F4) |
| وضع التشغيل |
معدل الإطارات: 1~100 هرتز، قابل للتعديل وضع التشغيل: لقطة أوضاع تكامل ITR/IWR مقاومة التوهج وضع النوافذ |
| الكهرباء |
الواجهة الخارجية القياسية: 60 دبوس: 37201-SM060-032W1R01، 5 دبوس: A1257WR-S-5P-LCP الفيديو الرقمي: CameraLink بدقة 16 بت (وضع CameraLink الأساسي) المزامنة الخارجية: CC1: مزامنة إطار خارجية الاتصال: CameraLink UART (افتراضي)/RS232 (قابل للتخصيص)، معدل الباود: 9600bps (افتراضي) مصدر الطاقة: لوحة AD: 5 فولت، المبرد: 24 فولت الطاقة المستقرة (23 درجة مئوية): ≤14 واط وقت التبريد (23 درجة مئوية): ≤6 دقائق و 30 ثانية |
| الحجم (مم) | 110×105×60 |
| الوزن (جم) | ≤590 |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +71 درجة مئوية |
التطبيقات الصناعية
- الاختبار غير الإتلافي (NDT)
- المراقبة البيئية
- المراقبة بعيدة المدى
- البحث العلمي
خدمة موحدة
- وثائق كاملة: أدلة المنتج، أدلة الإعداد، ومراجع الاختيار للتنفيذ الفوري
- مساعدة التطوير والاختبار: اختبار العينات المتكاملة، تقييم الأداء، وخدمات التحقق من المعلمات
- مجموعة أدوات مطور متقدمة: حزم تطوير البرمجيات (SDKs)، واجهات برمجة التطبيقات (APIs)، الخوارزميات، وأدوات تصحيح الأخطاء للتكامل العميق
- الدعم الفني عن بعد: دعم على مدار الساعة طوال أيام الأسبوع مع استجابة سريعة وحل في الوقت المناسب للمشكلات الحرجة
- الضمان: قطع غيار أصلية والالتزام الصارم بالعمليات لاستعادة الأداء الأمثل
أسئلة متكررة
ما هو استخدام المبرد؟
المبردات هي آلات تحافظ على برودة المستشعرات بشكل كبير حتى يمكن التقاط الصور الحرارية في المهام طويلة الأمد. في العديد من التطبيقات المتطورة، تتطلب المستشعرات التي تلتقط الصور درجات حرارة منخفضة للغاية.
ما هي العوامل الرئيسية لقياس جودة المبرد؟
عمر البطارية الطويل والتشغيل الموثوق به هما عاملان رئيسيان لقياس جودة المبرد. يتمتع مبرد SensorMicro بنطاق واسع لدرجة حرارة التشغيل وموثوقية ممتازة. لقد وصل متوسط الوقت بين الأعطال (MTTF) إلى 10000 ساعة، مما يلبي متطلبات التشغيل المستمر على مدار الساعة طوال أيام الأسبوع.
ما هو MTTF؟
يقيس MTTF (متوسط الوقت بين الأعطال) موثوقية الجزء. يوضح لك متوسط المدة التي يدوم فيها الجزء قبل أن يتعطل وتحتاج إلى استبداله. على مستوى أساسي، يخبرك بجودة الأجزاء التي تشتريها. كلما طالت مدتها، زادت القيمة التي تحصل عليها منها.
