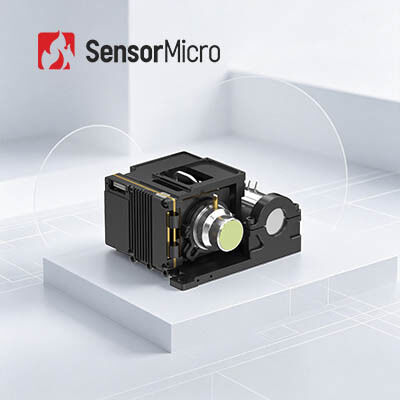

وحدة الكاميرا الحرارية المبردة مع دقة 1024 × 768 وحجم 10μm من البكسلات لدمجها المدمج في الأجهزة المحمولة
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC1010HMG |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| أسلوب | وحدة الأشعة تحت الحمراء المبردة | دقة | 1024 × 768/10μm |
|---|---|---|---|
| كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 20 مللي كلفن (F2) ؛ 25 م ك (F4) | المدى الطيفي | 3.2 ± 0.1 ~ 3.5 ± 0.1 ميكرومتر |
| مقاس | 87×94×54.5 ملم | عدسة اختيارية | التركيز الثابت |
| إبراز | وحدات الكاميرا المبردة بالأشعة تحت الحمراء 30UM,وحدات الكاميرا ذات العدسات المبردة 55 ملم,320×256 وحدات الكاميرا تحت الحمراء |
||
منتوج وصف
وحدة الكاميرا الحرارية المبردة 1024×768/10μm متكاملة في الأجهزة المحمولة
لمحة عامة عن المنتج
يحتوي جوهر كاميرا الأشعة تحت الحمراء المبردة بواسطة GAVIN GC1010HMG HOT MWIR على كاشف شكل 1024 × 768/ 10μm. مع FPA أكبر وبكسلات أصغر من GC615HMG ، فإنه يوفر تفاصيل عالية ،صور حرارية واضحةتقوم خوارزميات الصور المتقدمة بتثبيت الأداء البصري ، في حين أن تقنية HOT تعمل على تحسين SWaP ، مما يؤدي إلى تصميم مضغوط وخفيف الوزن ومنخفض الطاقة (87 × 94 × 54.5 مم ، 460 غرام ؛ وقت التبريد ≤ 4 دقيقة).دعم CameraLink, USB30، جيج إي، إتش دي إم، الألياف وغيرها من الواجهات مع إخراج RAW / YUV، وهذا النواة الحرارية سهلة لدمج تتفوق في الأجهزة المحمولة، الحمولات المتنقلة،ومراقبة طويلة المدى لسيناريوهات التكامل المدمج.
الخصائص الرئيسية
جودة ممتازة مع FPA أكبر وحجم بكسل أصغر
- تم تطويرها باستخدام كاشف الأشعة تحت الحمراء HOT MWIR المبرد بـ 1024 × 768/ 10μm ذات الشكل الكبير ، مما يوفر صورًا واضحة ومجالًا عرضيًا واسعًا
- مجهزة بخوارزميات معالجة الصور من الجيل التالي بما في ذلك DRC ، والحد من الضوضاء 2D / 3D ، وتحسين حافة EE لجودة الصورة المتفوقة
- يوفر حجم البكسل الأصغر 10μm دقة فضائية أعلى ونسبة أفضل من الإشارة إلى الضوضاء
تحسين SWaP مع تكنولوجيا HOT
- يدعم عملية 150K عالية درجة الحرارة، مع وقت التبريد ≤ 4min
- الحجم المدمج: 87×94×54.5ملم، الوزن الخفيف: 460غ
واجهات غنية، وسهولة التكامل
- يدعم واجهات CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/Fiber optic
- مخرج صورة RAW/YUV مرن
مواصفات المنتج
| النموذج | غافين GC1010HMG |
|---|---|
| القرار | 1024×768 |
| حجم البيكسل | 10μm |
| رد الفعل الطيفي | 3.7μm±0.2μm·4.8μm±0.2μm |
| كاشف الأشعة تحت الحمراء NETD ((23 درجة مئوية) | 20mK ((F2) ؛ 25mK ((F4) |
| معدل الإطار | 50 هرتز |
| زيادة الرقمية | 1 × إلى 8 × تكبير رقمي مستمر |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | جمهورية الكونغو الديمقراطية، تخفيض ضوضاء الصورة 2D/3D، EE |
| الفيديو التناظري | PAL/NTSC |
| الفيديو الرقمي | المعيار: DVP/LVDS/USB2.0 الخيار: كاميرالينك/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الوضع |
| التزام خارجي | المعيار: LV-TTL الخيار: RS422/LVDS |
| التواصل | المعيار: USB2.0/LV-TTL الخيار: RS422/CAN/USB3.0/GigE |
| إمدادات الطاقة | 12 فولت±1 فولت |
| استهلاك الطاقة الثابت ((23 درجة مئوية) | ≤8W |
| وقت التبريد ((23°C) | ≤4 دقيقة |
| الحجم ((ملم) | 87×94×545 |
| الوزن ((g) | ≤460 |
| درجة حرارة العمل | -40°C~+71°C |
| العدسات البصرية | التركيز الثابت: 25mm/F2 |
التطبيقات الصناعية
يتم استخدام وحدة الكاميرا الحرارية GAVIN GC1010HMG على نطاق واسع في العديد من المجالات مثل NDT ، ومراقبة البيئة ، والمراقبة بعيدة المدى ، والبحوث العلمية ، وغيرها.
نقاط قوتنا
- محفظة منتجات متنوعة
- خبرة تقنية عميقة
- التحقق الصارم من الموثوقية يضمن ضمان الجودة
- تركز على الابتكار والتنفيذ العملي في الاستشعار بالأشعة تحت الحمراء
- خدمات الدعم الفني المهني والتنمية المشتركة
الأسئلة الشائعة
لماذا تستخدم آلة التبريد؟
المبردات الصوتية هي آلات تبقي أجهزة الاستشعار باردة جداً بحيث يمكن التقاط الصور الحرارية في البعثات الطويلة الأجلالحساسات التي تلتقط الصور تتطلب درجات حرارة منخفضة للغاية.
ما هي العوامل الرئيسية لقياس جودة الكريوكولر؟
عمر البطارية الطويل والتشغيل الموثوق به هي العوامل الرئيسية لقياس جودة جهاز التبريد الصاخب. جهاز التبريد الصاخب SensorMicro لديه نطاق واسع من درجات الحرارة التشغيلية وموثوقية ممتازة.وقد بلغ معدل الوقت المتوسط للفشل إلى 10،000 ساعة، والتي تلبي متطلبات تشغيل 24 * 7 بدء.
ما هو MTTF؟
MTTF (متوسط الوقت إلى الفشل) يقيس موثوقية الجزء. إنه يظهر لك كم من الوقت في المتوسط يدوم الجزء قبل أن ينكسر ويجب عليك استبداله. على المستوى الأساسي،يخبرك عن جودة الأجزاء التي تشتريهاكلما استمروا لفترة أطول، كلما زادت القيمة التي تحصل عليها منهم.
