640x512 15μM وحدات الكاميرا المبردة RS058 T2SL LWIR Camera Core
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| القرار | 640 × 512/15 ميكرومتر | NETD | ≤25mK |
|---|---|---|---|
| النطاق الطيفي | 7.7 ~ 9.5 ميكرومتر (LW) | بحجم | 142x58.5x71 ملم |
| تسليط الضوء | وحدات الكاميرا المبردة LWIR,وحدات الكاميرا المبردة T2SL,قلب الكاميرا 640x512 LWIR |
||
منتوج وصف

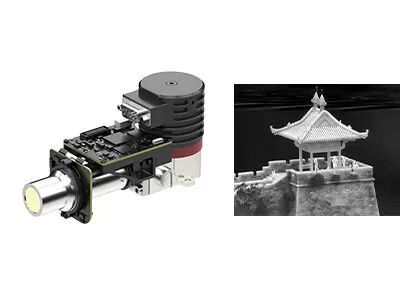

وحدة الكاميرا المبردة EYAS615L
640x512 15μM وحدات الكاميرا المبردة RS058 T2SL LWIR Camera Core
وصف المنتج
تتميز وحدات AD المبردة من سلسلة EYAS بوظيفة مكبر الصوت المسبق لتحويل الإشارة التناظرية من كاشفات الأشعة تحت الحمراء المبردة إلى إخراج دفق فيديو رقمي.وهي متوفرة بتنسيقات دقة مختلفة ونطاقات موجية مختلفة.EYAS615L هو عضو في عائلة EYAS مع كاشف مبرد LWIR بحجم 640 × 512/15 ميكرومتر ومبرد مبرد RS058 مدمج.
مع وحدة AD المبردة من سلسلة EYAS ، يسهل على عملاء OEM إجراء اختبار قبول سريع على كاشفات الأشعة تحت الحمراء GST ، وبدء التطوير الثانوي السريع وتقصير فترة تطوير الوحدات والمنتجات الكاملة القائمة على أجهزة الكشف عن الأشعة تحت الحمراء المبردة
تعد Global Sensor Technology موردًا رائدًا لكاشف الأشعة تحت الحمراء ومصنع وحدة الكاميرا OEM.تغطي الشركة مساحة 30 ألف متر مربع مع 20 ألف متر مربع غرفة نظيفة ، والتي يمكن أن توفر للعملاء إمدادات ثابتة من منتجات الأشعة تحت الحمراء.
الخصائص الرئيسية
- سهولة التطوير والتكامل
- إخراج واجهة Cameralink بيانات أولية 16 بت ، التحكم في المنفذ التسلسلي
- الهيكل المتكامل ، الأبعاد متوافقة مع الكاشف
- امدادات واحدة 5V
- قادرة على التقاط هدف متحرك عالي السرعة
مواصفات المنتج
| نموذج | EYAS615L |
| أداء كاشف الأشعة تحت الحمراء | |
| القرار | 640 × 512 |
| مساحة وحدة الصورة | 15 ميكرومتر |
| المبرد | RS058 |
| النطاق الطيفي | 7.7 ميكرومتر ~ 9.5 ميكرومتر LW |
| وقت التبريد (25 درجة مئوية) | ≤5.5 دقيقة |
| NETD الأمثل (20 درجة مئوية) | ≤25mK |
| نمط العمل | |
| معدل الإطار | 1 ~ 160 هرتز قابل للتعديل |
| نمط العمل | لمحة؛ITR & وضع تكامل Binning ؛وضع الويندوز؛مكافحة التفتح |
| المواصفات الكهربائية | |
| الواجهة الخارجية القياسية | QSH 60 دبوس |
| فيديو رقمية | Cameralink: إخراج البيانات الخام 16 بت |
| مزامنة خارجية | CC1: المزامنة الخارجية / الإطار الخارجي ؛CC2: مزامنة MC الخارجية |
| الاتصالات | المنفذ التسلسلي Cameralink: TFG +/-، TC +/- ؛9600 بت في الثانية |
| مزود الطاقة | 1 لوحة تصوير القناة: 5 فولت 1 قناة مبرد: 24 فولت |
| استهلاك طاقة مستقر | 9 واط |
| الأبعاد (مم) | 148 × 58.5 × 71 |
| وزن | ≤680 جرام |
| درجة حرارة العمل | -40 درجة مئوية ~ + 60 درجة مئوية |
| حجم الاهتزاز | الاهتزاز: نقل عالي السرعة مثبت على مركبة GJB الصدمة: موجة نصف جيبية ، 40 جم 11 مللي ثانية ، 3 محاور 6 اتجاهات 3 مرات لكل منهما |
تطبيقات صناعية
تستخدم وحدة التصوير الحراري EYAS615L على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ونظام تحسين رؤية الطيران والحمل متعدد المستشعرات وما إلى ذلك.
حول الأشعة تحت الحمراء ضريبة السلع والخدمات
أسئلة وأجوبة
1. ما هو المبرد المستخدم؟
المبردات المبردة هي آلات تحافظ على أجهزة الاستشعار شديدة البرودة بحيث يمكن التقاط الصور الحرارية في مهام طويلة المدى.في العديد من التطبيقات المتطورة ، تتطلب المستشعرات التي تلتقط الصور درجات حرارة منخفضة للغاية.
2. ما هي العوامل الرئيسية لقياس جودة المبرد المبرد؟
يعد عمر البطارية الطويل والتشغيل الموثوق من العوامل الرئيسية لقياس جودة المبرد.المبرد GSTiR لديه نطاق واسع من درجات حرارة التشغيل وموثوقية ممتازة.وصلت MTTF (متوسط الوقت للفشل) إلى 10000 ساعة ، وهو ما يلبي متطلبات تشغيل التمهيد 24 * 7.
3. ما هو MTTF؟
MTTF (متوسط وقت الفشل) يقيس موثوقية الجزء.يوضح لك كم من الوقت يستمر جزء في المتوسط قبل أن ينكسر ويجب عليك استبداله.على المستوى الأساسي ، يخبرك عن جودة الأجزاء التي تشتريها.كلما طالت مدة صلاحيتها ، زادت القيمة التي تحصل عليها منها.
