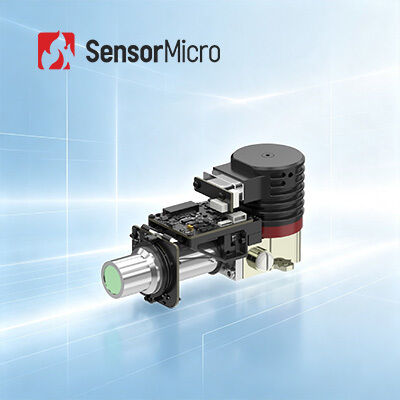

كاميرا حرارية LWIR مبردة بدقة 640x512 وحجم بكسل 15 ميكرومتر مع مبرد Cryocooler RS058
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | إياس G615LA |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640 × 512 / 15 ميكرومتر | NETD | 25 م ك (F2) |
|---|---|---|---|
| المدى الطيفي | 7.7μm ± 0.2μm ～ 9.4μm ± 0.3μm | مقاس | 145 × 60 × 78 ملم |
| وزن | ≥590 جرام | معدل الإطار | 1 ~ 200 هرتز، قابل للتعديل |
| إبراز | وحدات الكاميرا المبردة LWIR,وحدات الكاميرا المبردة T2SL,قلب الكاميرا 640x512 LWIR |
||
منتوج وصف
640×512 15 ميكرومتر نواة كاميرا حرارية LWIR مع مبرد RS058
نظرة عامة على المنتج
وحدات AD المبردة من سلسلة EYAS G تتميز بوظيفة المضخم المسبق لتحويل الإشارات التناظرية من كاشفات الأشعة تحت الحمراء المبردة إلى إخراج تدفق فيديو رقمي. متوفرة بتنسيقات دقة مختلفة ونطاقات موجية، EYAS G615LA هي جزء من عائلة EYAS G، وتدمج كاشف LWIR مبرد بدقة 640×512/15 ميكرومتر مع مبرد RS058.
الميزات الرئيسية
- تحويل تناظري إلى رقمي، تطوير سريع - تعتمد على كاشفات الأشعة تحت الحمراء المبردة LWIR بدقة 640×512/15 ميكرومتر مع دائرة AD مدمجة للتحويل التناظري إلى رقمي وأبعاد مدمجة تتناسب مع الكاشف
- LWIR للكشف المضاد للتداخل - اختراق قوي للغبار والرمل للبيئات المعقدة، غير متأثر بالانعكاسات من أسطح الشمس والبحر، قادر على اكتشاف الأجسام ذات درجات الحرارة المنخفضة
- أداء ممتاز، تكامل سهل - واجهة Cameralink تخرج بيانات خام 16 بت مع تحكم بمنفذ تسلسلي، معدل إطارات مرتفع قابل للتعديل من 1 إلى 200 هرتز لالتقاط الأهداف المتحركة عالية السرعة
المواصفات الفنية
| الموديل | EYAS G615LA |
| المؤشرات | |
| الدقة | 640×512 |
| حجم البكسل | 15 ميكرومتر |
| الاستجابة الطيفية | 7.7 ميكرومتر±0.2 ميكرومتر ~ 9.4 ميكرومتر±0.3 ميكرومتر |
| كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 25mK (F2) |
| وضع التشغيل | |
| معدل الإطارات | 1~200 هرتز، قابل للتعديل |
| وضع التشغيل | وضع اللقطة، ITR، ITR+التشابك، وظيفة مضادة للهالة، وضع النوافذ |
| كهربائي | |
| واجهة خارجية قياسية | 60 دبوس: 37201-SM060-032W1R01 5 دبوس: A1257WR-S-5P-LCP |
| فيديو رقمي | 16 بت CameraLink (وضع CameraLink الأساسي) |
| مزامنة خارجية | CC1: مزامنة إطار خارجية |
| الاتصال | CameraLink UART (افتراضي) / RS232 (قابل للتخصيص) معدل الباود: 9600 بت في الثانية (افتراضي) |
| مزود الطاقة | لوحة AD: 5 فولت المبرد: 24 فولت |
| طاقة ثابتة (23 درجة مئوية) | ≤12 واط |
| وقت التبريد (23 درجة مئوية) | ≤7 دقائق و 30 ثانية |
| الحجم (مم) | 145×60×78 |
| الوزن (جم) | ≤590 |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +71 درجة مئوية |
التطبيقات الصناعية
يستخدم وحدة التصوير الحراري EYAS G615LA على نطاق واسع في العديد من المجالات بما في ذلك الاختبارات غير الإتلافية، والمراقبة البيئية، والمراقبة بعيدة المدى، والبحث العلمي، والمزيد.
أسئلة متكررة
1. ما هو استخدام المبرد؟
تحافظ المبردات على المستشعرات عند درجات حرارة منخفضة للغاية لتمكين التصوير الحراري أثناء المهام طويلة الأمد. تتطلب العديد من التطبيقات المتطورة تشغيل المستشعرات عند درجات الحرارة المنخفضة هذه للحصول على أفضل التقاط للصور.
2. ما هي العوامل الرئيسية لقياس جودة المبرد؟
عمر البطارية الطويل والتشغيل الموثوق به هما مؤشرا الجودة الأساسيان. تتميز مبردات المستشعرات الدقيقة بنطاق درجة حرارة تشغيل واسع وموثوقية ممتازة، مع متوسط وقت فشل (MTTF) يصل إلى 10000 ساعة لتلبية متطلبات التشغيل المستمر 24 × 7.
3. ما هو MTTF؟
يقيس MTTF (متوسط وقت الفشل) موثوقية المكون من خلال الإشارة إلى متوسط العمر الافتراضي قبل الحاجة إلى الاستبدال. توفر هذه المقياس رؤى حول جودة الجزء وقيمته - المكونات التي تدوم لفترة أطول توفر قيمة تشغيلية أكبر.
