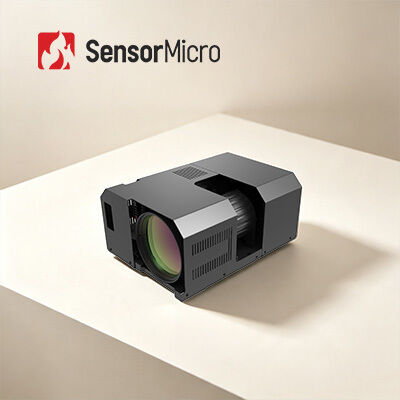

جوهر الكاميرا تحت الحمراء المبردة MWIR عالية الوضوح مع دقة 1280 × 1024 ، 18mK NETD ومدى الطيفي 3.7μm ¥ 4.8μm
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC1212MA |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| أسلوب | وحدة الأشعة تحت الحمراء المبردة | دقة | 1280×1024/12 ميكرومتر |
|---|---|---|---|
| كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 18 م ك (F2/F4) | المدى الطيفي | 3.7μm ± 0.2μm ~ 4.8μm ± 0.2μm |
| مقاس | 149×58.5×80 ملم | عدسة اختيارية | تركيز ثابت 19 مم/F2 |
| إبراز | كاميرا الكشف عن تسرب الغاز تحت الحمراء,كاميرا كشف تسرب الغاز بالأشعة تحت الحمراء للبتروكيماويات |
||
منتوج وصف
كاميرا حرارية بالأشعة تحت الحمراء عالية الدقة MWIR مبردة بدقة 1280×1024/12 ميكرومتر
نظرة عامة على المنتج
جهاز GAVIN GC1212MA هو نواة كاميرا حرارية بالأشعة تحت الحمراء عالية الدقة مبردة MWIR مزودة بكاشف مبرد مطور ذاتيًا بدقة 1280×1024/12 ميكرومتر. عند شغل نفس مساحة التصوير النشطة، يصل عدد البكسلات إلى أربعة أضعاف أجهزة الكشف التقليدية بدقة 640×512، مما يسهل تغطية مجال رؤية أوسع وتحسين وضوح التفاصيل. تتيح مجموعة كاملة من خوارزميات معالجة الصور المدمجة إخراج صور عالية الدقة مباشرة. تدعم نواة الكاميرا الكشف عن الأهداف في جميع الأحوال الجوية وتحافظ على أداء مستقر في سيناريوهات الرؤية المعقدة والظروف البيئية القاسية.
الميزات الرئيسية
- دقة الميجابكسل، جودة صورة استثنائية
مدعوم بكاشف حراري مبرد متوسط الموجة بدقة 1280×1024/12 ميكرومتر لتصوير حراري حاد ومفصل. يدمج خوارزميات معالجة صور متقدمة بما في ذلك DRC، وتقليل الضوضاء ثنائي وثلاثي الأبعاد، وتعزيز الحواف (EE) لوضوح فائق. - موثوقية عالية، حساسية فائقة
تضمن تقنية التصوير الحراري المبرد متوسط الموجة تكيفًا واتساقًا ممتازين عبر التطبيقات. حساسية حرارية فائقة مع NETD منخفضة تصل إلى 18mK. - سهولة التكامل، تكوين مرن
يدعم واجهة CameraLink مع إخراج بيانات صور RAW/YUV. تتوفر تكوينات بصرية متعددة للتكبير المستمر لتلبية الاحتياجات المختلفة.
مواصفات المنتج
| الموديل | GAVIN GC1212MA |
|---|---|
| المؤشرات | |
| الدقة | 1280×1024 |
| حجم البكسل | 12 ميكرومتر |
| المبرد | RS058 |
| الاستجابة الطيفية | 3.7 ميكرومتر ± 0.2 ميكرومتر ~ 4.8 ميكرومتر ± 0.2 ميكرومتر |
| كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 18mK (F2/F4) |
| معالجة الصور | |
| معدل الإطارات | 50 هرتز |
| وضع التعتيم | خطي/مخطط بياني/مختلط |
| التكبير الرقمي | تكبير رقمي مستمر من 1× إلى 8× |
| اتجاه الصورة | قلب أفقي/رأسي/قطري |
| خوارزمية الصورة | DRC، تقليل ضوضاء الصورة ثنائي وثلاثي الأبعاد، EE |
| كهربائي | |
| الواجهة الخارجية القياسية | واجهة إخراج مخصصة HDMI J30JZ 25 سنًا |
| فيديو تناظري | PAL/NTSC |
| فيديو رقمي | قياسي: DVP اختياري: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الأوضاع |
| مزامنة خارجية | قياسي: LV-TTL اختياري: RS422/LVDS |
| اتصال | قياسي: USB2.0/LV-TTL اختياري: RS422/CAN/USB3.0/GigE |
| مزود الطاقة | 24 فولت ± 4 فولت |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤11 واط |
| وقت التبريد (23 درجة مئوية) | ≤8 دقائق |
| الحجم (مم) | 149×58.5×80 |
| الوزن (جم) | ≤680 |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +71 درجة مئوية |
| الاهتزاز | الاهتزاز: شدة النقل عالي السرعة؛ الصدمة: موجة جيبية نصفية، 40 جرام/11 مللي ثانية، 3 محاور، 6 اتجاهات، 3 مرات/اتجاه |
| عدسة بصرية | |
| خيارات العدسة | تركيز ثابت: 19 مم/F2 تكبير مستمر: 60~360 مم/F4، 37.5~750 مم/F4، 100~1000 مم/F4 |
تطبيقات صناعية
تُستخدم وحدة الكاميرا الحرارية بالأشعة تحت الحمراء GAVIN GC1212MA على نطاق واسع في العديد من المجالات مثل الاختبارات غير الإتلافية، والمراقبة البيئية، والمراقبة بعيدة المدى، والبحث العلمي، وما إلى ذلك.
خدمة مخصصة
- تخصيص المنتج: تعديل التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة
- الدعم الفني والتدريب في الموقع: توفير تدريب عملي لعملاء النواة على إعداد النظام والتشغيل
- الابتكار المشترك للمنتجات والأسواق الجديدة: التعاون مع العملاء لتطوير حلول تطبيقية مبتكرة للأشعة تحت الحمراء بشكل مشترك
أسئلة متكررة
مزايا التصوير البصري للغازات
- توفير الوقت والكفاءة: دعم الكشف الشامل في الوقت الفعلي، وتحديد موقع التسرب السريع، ولا حاجة لإيقاف الإنتاج.
- الكشف بعيد المدى: بعيدًا عن المناطق الخطرة والمعقدة، اختبار غير تلامسي غير إتلافي، بدون مصدر إشعاع إضافي.
- سهولة التحليل: تصوير بديهي، تخزين فوري، تحليل مريح.
- فحص متعدد الوظائف: يمكن اكتشاف مجموعة متنوعة من الغازات، مع وظيفة قياس درجة الحرارة عن بعد ممتازة.
مبدأ عمل التصوير البصري للغازات
التصوير البصري للغازات هو نوع من تقنية الأشعة تحت الحمراء التي يمكنها رؤية الغازات الصناعية غير المرئية. بعد امتصاص الأشعة تحت الحمراء بأطوال موجية محددة، سيحدث اختلاف في الأشعة تحت الحمراء بين الغاز والخلفية. جهاز كشف تسرب الغازات بالأشعة تحت الحمراء مع مرشح نطاق ضيق مدمج يستقبل فقط نطاق الأشعة تحت الحمراء بالقرب من ذروة امتصاص الأشعة تحت الحمراء للغاز، ويمكنه تحويل الغاز إلى صور مرئية بالأشعة تحت الحمراء من خلال اختلاف الإشعاع بين الغاز والخلفية.
