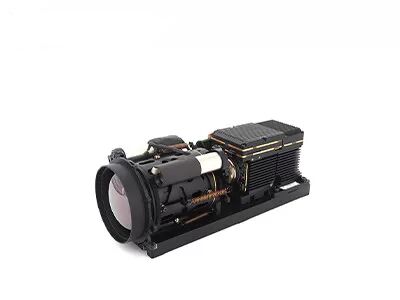

وحدة حرارية مبردة للكشف عن الأشعة تحت الحمراء MCT MWIR 640x512 15μM

MCT MWIR كاشف الأشعة تحت الحمراء المبردة الوحدة الحرارية 640x512 15μm

GAVIN615B هو وحدة التصوير الحراري المتبريدة في منتصف الموجة التي طورتها SensorMicro. يتكون من كاشف IR 640x512 / 15μm HgCdTe MWIR مع RS046 cryocooler ،الالكترونيات الجهازية والخوارزميات المختلفة لمعالجة الصور أيضا مضمنة بالفعل لتقديم صور حرارية حادة وواضحةفهي فعالة في النطاق الطيفي من 3.7 ميكرو مترا إلى 4.8 ميكرو مترا

تم تكوين GAVIN615B مع RS046 cryocooler ، وهو صغير الحجم للغاية ، حيث يبلغ مقاسه 125x92x67mm في الأبعاد ويزن أقل من 650g في الوزن. استقرار استهلاك الطاقة يصل إلى 12w.مع واجهة كاميرالينك الصناعية القياسية، الكاميرا تحت الحمراء أو المدمج النظام يمكن تصميم أو دمج الكاميرا كاملة الخاصة بهم بسهولة على أساس وحدة التصوير الحراري GAVIN615B.

- حساسية عالية، NETD≤20mK

- الكشف عن المدى الطويل

- معدل الإطار القابل للتعديل

- التكامل السهل في النظام

يتم استخدام وحدة الكاميرا تحت الحمراء الحرارية GAVIN615B على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ، ونظام تعزيز رؤية الطيران ، والحمولة المفيدة متعددة أجهزة الاستشعار وما إلى ذلك.

•خبرة تقنية عميقة

مع سنوات عديدة من الخبرة في البحث والتطوير، وتطبيق تكنولوجيا أجهزة الاستشعار تحت الحمراء،التعبئة والاختبارأساسنا الصلب يمكّننا من تقديم منتجات مبتكرة وموثوقة بشكل مستمر تلبي متطلبات السوق المتغيرة.

•تركز على الابتكار والتنفيذ العملي في الاستشعار بالأشعة تحت الحمراء

نحن ملتزمون بدفع الاختراقات التكنولوجية في التصوير الحراري، ودفع باستمرار الحدود في NETD، SWaP، ودرجة حرارة التشغيل.منتجاتنا تقود باستمرار في التطبيقات عبر الأمن، المراقبة الصناعية، الأنظمة الذكية، وأكثر من ذلك.

•محفظة منتجات متنوعة

مدعومة بأبحاث وتطوير مستقلة وطرق تقنية متعددة،نحن نقدم مجموعة شاملة من مكونات الكشف عن الأشعة تحت الحمراء.

•التحقق الصارم من الموثوقية يضمن ضمان الجودة

مدعومة بنظام إدارة جودة متين، تخضع منتجاتنا لإجراءات اختبار متعددة خلال الإنتاج لضمان الاستقرار والموثوقية على المدى الطويل.

•خدمات الدعم الفني المهني والتنمية المشتركة

فريقنا الهندسي يعمل عن كثب مع العملاء ‬ فرق البحث والتطوير والمنتجات لتسريع تكامل النظام، وتحسين الكفاءة، وتقصير وقت السوق. نجاحك هو مهمتنا المشتركة.

1مزايا التصوير الضوئي للغاز

توفير الوقت وكفاءة: دعم الكشف على نطاق واسع في الوقت الفعلي ، وتحديد موقع التسرب السريع ، لا حاجة لقطع الإنتاج.
الكشف عن المدى الطويل: بعيدًا عن المناطق الخطرة والمعقدة، اختبار غير دمر دون اتصال، بدون مصدر إضافي للإشعاع
سهولة التحليل: تصوير بديهي، تخزين فوري، تحليل مريح
فحص متعدد الوظائف: يمكن الكشف عن مجموعة متنوعة من الغازات ، مع وظيفة قياس درجة الحرارة عن بعد ممتازة

2مبدأ عمل التصوير الضوئي للغاز

التصوير الضوئي للغاز هو نوع من تقنية الأشعة تحت الحمراء التي يمكن أن ترى الغازات الصناعية غير المرئية.

بعد امتصاص الأشعة تحت الحمراء في أطوال موجة محددة، فإن الإشعاع تحت الحمراء سيؤدي إلى فرق بين الغاز والخلفية.

كاشف الأشعة تحت الحمراء للكشف عن تسرب الغاز مع مرشح النطاق الضيق المدمج ، يستقبل فقط النطاق الأشعة تحت الحمراء بالقرب من ذروة امتصاص الأشعة تحت الحمراء للغاز ،ويمكن تحويل الغاز إلى صور تحت الحمراء المرئية من خلال الفرق في الإشعاع بين الغاز والخلفية.
