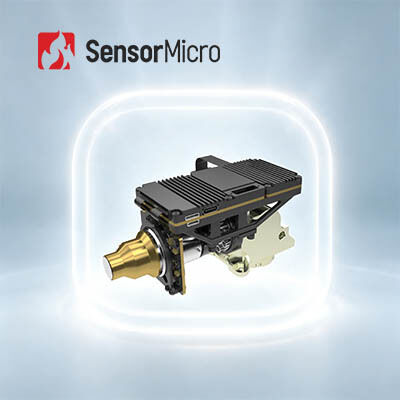

وحدة حرارية مبردة للكشف بالأشعة تحت الحمراء MCT MWIR بدقة 640x512 وحجم بكسل 15 ميكرومتر و NETD 20mK
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC615MB |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640 × 512 / 15 ميكرومتر | كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 20mK(F4); 25 م ك (F5.5) |
|---|---|---|---|
| المدى الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات | معدل الإطار | 50 هرتز/100 هرتز |
| مقاس | 120×84×60 ملم | وزن | ≤440g |
| إبراز | وحدة حرارية مبردة للكشف عن MWIR,وحدة حرارية مبردة بالأشعة تحت الحمراء MWIR |
||
منتوج وصف
MCT MWIR كاشف الأشعة تحت الحمراء المبردة الحرارية 640x512 15μm
MCT MWIR كاشف الأشعة تحت الحمراء المبردة الحرارية 640×512 15 μm
يدمج جوهر غافن GC615MB MWIR المبرد بالأشعة تحت الحمراء كاشف 640×512/15μm MWIR مع RS046 منخفض درجة الحرارة ستيرلينغ كريوكولر.يحتوي على خوارزميات معالجة الصور المدمجة ويقدم مجموعة شاملة من المواصفات مع اتساق ممتاز، تلبية كاملة لمطالب التطبيقات الصناعية واسعة النطاق.
حتى في الظلام الكامل أو ظروف الطقس القاسية، يقدم جوهر الكاميرا صورًا حرارية واضحة واكتشافًا دقيقًا لكل من التهديدات البعيدة والتفاصيل القريبة.المراقبة، و سيناريوهات المراقبة، فإن قاعدة الكاميرا تحت الحمراء GAVIN GC615MB توفر دعمًا تكنولوجيًا موثوقًا عبر بيئات متنوعة.
تم تكوينها مع RS046 cryocooler، فإن GAVIN GC615MB ضيقة جداً في الحجم، حيث يبلغ حجمها 120 × 84 × 60 مم ويزن أقل من 440 غرام. استهلاك الطاقة المستقر يصل إلى 10 واط.مع واجهة كاميرالينك الصناعية القياسية، يمكن للكاميرا تحت الحمراء أو المتكاملين للنظام تصميم أو دمج كاميراتهم الكاملة بسهولة على أساس وحدة تصوير الحرارة GAVIN GC615MB.
الخصائص الرئيسية
الـ FPA الرئيسي، التوافق الواسع
- مدعومة بواسطة جهاز كشف الأشعة تحت الحمراء المبرد بموجة منتصف الموجة 640×512/15 ميكرومتر لتحديد التصوير الحراري
- يدمج خوارزميات معالجة الصور المتقدمة بما في ذلك DRC ، والحد من الضوضاء 2D / 3D ، وتعزيز الحافة (EE) للحصول على وضوح متفوق
موثوقية عالية، حساسية متفوقة
- تقنية التصوير الحراري المبردة من MWIR تضمن التكيف الممتاز والاتساق عبر التطبيقات
- حساسية حرارية ممتازة مع NETD ≤ 20mK
التكامل السهل، التكوين المرن
- يدعم واجهة CameraLink مع إنتاج بيانات الصورة RAW / YUV
- تكوينات بصرية زوم مستمر متعددة متاحة لاحتياجات مختلفة
مواصفات المنتج
| النموذج | غافين GC615MB |
|---|---|
| المؤشرات | |
| القرار | 640×512 |
| حجم البيكسل | 15μm |
| جهاز التبريد | RS046 |
| رد الفعل الطيفي | 3.7μm±0.2μm·4.8μm±0.2μm |
| كاشف الأشعة تحت الحمراء NETD ((23 درجة مئوية) | 20mK ((F4) 25mK ((F5.5) |
| معالجة الصور | |
| معدل الإطار | 50 هرتز/100 هرتز |
| وضع الضبابية | خطية/مخطط/مختلطة |
| زيادة الرقمية | 1 × إلى 8 × تكبير رقمي مستمر |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | جمهورية الكونغو الديمقراطية، تخفيض ضوضاء الصورة 2D/3D، EE |
| الكهرباء | |
| واجهة خارجية قياسية | J30JZ25 25PIN |
| الفيديو التناظري | PAL/NTSC |
| الفيديو الرقمي | المعيار: DVP/LVDS/USB2.0@50Hz الخيار: كاميرالينك/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الوضع |
| التزام خارجي | المعيار: LV-TTL الخيار: RS422/LVDS |
| التواصل | المعيار: USB2.0/LV-TTL الخيار: RS422/CAN/USB3.0/GigE |
| إمدادات الطاقة | 24 فولت ± 4 فولت |
| استهلاك الطاقة الثابت ((23 درجة مئوية) | ≤10 واط |
| وقت التبريد ((23°C) | ≤8 دقيقة |
| الحجم ((ملم) | 120 × 84 × 60 |
| الوزن ((g) | ≤440 |
| درجة حرارة العمل | -40°C~+71°C |
| اهتزاز | الاهتزاز: كثافة النقل عالية السرعة ؛ التأثير: نصف موجة الجانب ، 40g / 11ms ، 3 محور ، 6 اتجاه ، 3 مرات / اتجاه |
| العدسات البصرية | |
| خيارات العدسة | التركيز الثابت: 25mm/F2 تكبير مستمر: 15~300mm/F4 23~450mm/F4 |
التطبيقات الصناعية
يتم استخدام وحدة الكاميرا تحت الحمراء GAVIN GC615MB على نطاق واسع في العديد من المجالات مثل NDT ، المراقبة البيئية ، المراقبة الطويلة ، البحوث العلمية ، الخ
شريكك الموثوق به في الاستشعار بالأشعة تحت الحمراء
خبرة تقنية عميقة
مع سنوات عديدة من الخبرة في البحث والتطوير، وتطبيق تكنولوجيا أجهزة الاستشعار تحت الحمراء،التعبئة والاختبارأساسنا الصلب يمكّننا من تقديم منتجات مبتكرة وموثوقة بشكل مستمر تلبي متطلبات السوق المتغيرة.
تركز على الابتكار والتنفيذ العملي في الاستشعار بالأشعة تحت الحمراء
نحن ملتزمون بدفع الاختراقات التكنولوجية في التصوير الحراري، ودفع باستمرار الحدود في NETD، SWaP، ودرجة حرارة التشغيل.منتجاتنا تقود باستمرار في التطبيقات عبر الأمن، المراقبة الصناعية، الأنظمة الذكية، وأكثر من ذلك.
محفظة منتجات متنوعة
مدعومة بأبحاث وتطوير مستقلة وطرق تقنية متعددة،نحن نقدم مجموعة شاملة من مكونات الكشف عن الأشعة تحت الحمراء.
التحقق الصارم من الموثوقية يضمن ضمان الجودة
مدعومة بنظام إدارة الجودة القوي، تخضع منتجاتنا لإجراءات اختبار متعددة خلال الإنتاج لضمان الاستقرار والموثوقية على المدى الطويل.
خدمات الدعم الفني المهني والتنمية المشتركة
فريقنا الهندسي يعمل عن كثب مع فرق البحث والتطوير والمنتجات للعملاء لتسريع تكامل النظام، وتحسين الكفاءة، وتقصير وقت السوق. نجاحك هو مهمتنا المشتركة.
الأسئلة الشائعة
1مزايا التصوير الضوئي للغاز
- توفير الوقت والكفاءة:دعم الكشف على نطاق واسع في الوقت الفعلي ، وتحديد موقع التسرب السريع ، لا حاجة لقطع الإنتاج
- الكشف عن المدى الطويل:بعيدًا عن المناطق الخطرة والمعقدة، اختبار غير دمر بدون اتصال، دون مصدر إضافي للإشعاع
- سهلة التحليلتصوير بديهي، تخزين فوري، تحليل مريح
- فحص متعدد الوظائف:يمكن الكشف عن مجموعة متنوعة من الغازات ، مع وظيفة قياس درجة الحرارة عن بعد ممتازة
2مبدأ عمل التصوير الضوئي للغاز
التصوير الضوئي للغازات هو نوع من تكنولوجيا الأشعة تحت الحمراء التي يمكن أن ترى الغازات الصناعية غير المرئية بعد امتصاص إشعاع الأشعة تحت الحمراء في أطوال موجة محددةسوف يسبب الفرق في الأشعة تحت الحمراء بين الغاز والخلفيةجهاز الكشف عن تسرب الغاز بالأشعة تحت الحمراء مع مرشح النطاق الضيق المدمج يستقبل فقط النطاق تحت الحمراء بالقرب من ذروة امتصاص الغاز بالأشعة تحت الحمراءويمكن تحويل الغاز إلى صور تحت الحمراء المرئية من خلال الفرق في الإشعاع بين الغاز والخلفية.
