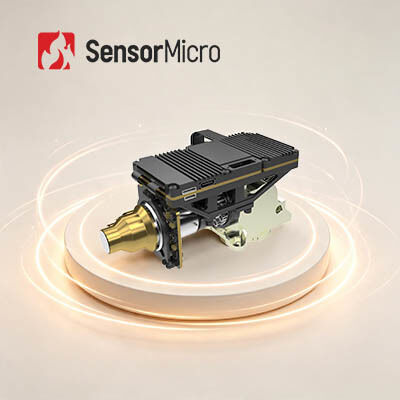

وحدة MWIR التبريد الحراري مع 640x512 دقة وحجم 15μm بكسل للحساسية العالية 20mK NETD
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC615MB |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640 × 512 / 15 ميكرومتر | كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 20mK(F4); 25 م ك (F5.5) |
|---|---|---|---|
| المدى الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات | معدل الإطار | 50 هرتز/100 هرتز |
| مقاس | 120×84×60 ملم | وزن | ≤440g |
| إبراز | نظام الأشعة تحت الحمراء الكهروضوئية وحدة MWIR,وحدة حرارية مبردة MWIR 15 ميكرومتر |
||
منتوج وصف
وحدة حرارية مبردة MWIR بدقة 640x512 بكسل 15 ميكرومتر لنظام الأشعة تحت الحمراء الكهروضوئية
نظرة عامة على المنتج
GAVIN GC615MB هي وحدة تصوير حراري مبردة في نطاق الموجات المتوسطة تم تطويرها بواسطة SensorMicro. تدمج نواة الأشعة تحت الحمراء المبردة MWIR من GAVIN GC615MB كاشف MWIR بدقة 640 × 512 / 15 ميكرومتر مع مبرد ستيرلينغ منخفض الحرارة RS046.
تتميز بخوارزميات معالجة صور مدمجة وتقدم مجموعة شاملة من المواصفات مع اتساق ممتاز، وتلبي بالكامل متطلبات التطبيقات الصناعية واسعة النطاق. حتى في الظلام الدامس أو الظروف الجوية القاسية، توفر نواة الكاميرا صورًا حرارية واضحة واكتشافًا دقيقًا للتهديدات البعيدة والتفاصيل القريبة. مثالية لسيناريوهات الأمن والمراقبة والرصد، توفر نواة كاميرا الأشعة تحت الحمراء GAVIN GC615MB دعمًا تقنيًا موثوقًا به عبر بيئات متنوعة.
الميزات الرئيسية
- مصفوفة بؤرية رئيسية، توافق واسع- مدعومة بكاشف أشعة تحت حمراء مبرد في نطاق الموجات المتوسطة بدقة 640 × 512 / 15 ميكرومتر لتصوير حراري حاد ومفصل. تدمج خوارزميات معالجة صور متقدمة بما في ذلك DRC، وتقليل الضوضاء ثنائي وثلاثي الأبعاد، وتعزيز الحواف (EE) لوضوح فائق.
- موثوقية عالية، حساسية فائقة- تضمن تقنية التصوير الحراري المبرد MWIR تكيفًا واتساقًا ممتازين عبر التطبيقات. حساسية حرارية استثنائية مع NETD ≤ 20mK.
- سهولة التكامل، تكوين مرن- تدعم واجهة CameraLink مع إخراج بيانات صور RAW/YUV. تتوفر تكوينات بصرية متعددة للتكبير المستمر لتلبية الاحتياجات المختلفة.
مواصفات المنتج
| الموديل | GAVIN GC615MB |
|---|---|
| المؤشرات |
الدقة: 640 × 512 حجم البكسل: 15 ميكرومتر المبرد: RS046 الاستجابة الطيفية: 3.7 ميكرومتر ± 0.2 ميكرومتر ~ 4.8 ميكرومتر ± 0.2 ميكرومتر NETD لكاشف الأشعة تحت الحمراء (23 درجة مئوية): 20mK (F4)، 25mK (F5.5) |
| معالجة الصور |
معدل الإطارات: 50 هرتز / 100 هرتز وضع التعتيم: خطي / رسم بياني / مختلط التكبير الرقمي: تكبير رقمي مستمر من 1 × إلى 8 × اتجاه الصورة: قلب أفقي / رأسي / قطري خوارزمية الصورة: DRC، تقليل ضوضاء الصورة ثنائي وثلاثي الأبعاد، EE |
| كهربائي |
الواجهة الخارجية القياسية: J30JZ25 25PIN فيديو تناظري: PAL/NTSC فيديو رقمي: قياسي: DVP/LVDS/USB2.0@50Hz؛ اختياري: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الأوضاع المزامنة الخارجية: قياسي: LV-TTL؛ اختياري: RS422/LVDS الاتصال: قياسي: USB2.0/LV-TTL؛ اختياري: RS422/CAN/USB3.0/GigE مزود الطاقة: 24 فولت ± 4 فولت استهلاك الطاقة المستقر (23 درجة مئوية): ≤10 واط وقت التبريد (23 درجة مئوية): ≤8 دقائق |
| الحجم والوزن | الحجم: 120 × 84 × 60 مم؛ الوزن: ≤440 جرام |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +71 درجة مئوية |
| الاهتزاز | الاهتزاز: شدة النقل عالي السرعة؛ الصدمة: موجة جيبية نصفية، 40 جرام / 11 مللي ثانية، 3 محاور، 6 اتجاهات، 3 مرات / اتجاه |
| عدسة بصرية |
تركيز ثابت: 25 مم / F2 تكبير مستمر: 15 ~ 300 مم / F4 23 ~ 450 مم / F4 |
التطبيقات الصناعية
تُستخدم وحدة الكاميرا الحرارية بالأشعة تحت الحمراء GAVIN GC615MB على نطاق واسع في العديد من المجالات مثل الاختبارات غير الإتلافية، والمراقبة البيئية، والمراقبة بعيدة المدى، والبحث العلمي، إلخ.
حلول التصوير الحراري المبردة وغير المبردة
- حساسية عالية وأداء ممتاز
- تكنولوجيا رائدة عالميًا في صناعة الأشعة تحت الحمراء
- كاشفات أشعة تحت حمراء متنوعة متاحة - كاشفات أشعة تحت حمراء غير مبردة ومبردة بتنسيقات وأحجام بكسل مختلفة
- إنتاج ضخم لضمان التسليم السريع - ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين الكاشفات
حول SensorMicro
SensorMicro هي الشركة المصنعة ومقدمة خدمات كاشفات الأشعة تحت الحمراء الرائدة عالميًا. وهي على استعداد لتزويد العملاء في جميع أنحاء العالم بكاشفات تصوير حراري غير مبردة ومبردة عالية الأداء ومشاركة خبرتها التطبيقية المهنية.
تقدم SensorMicro كاشفات أشعة تحت حمراء متقدمة، ونوى كاميرات، ووحدات بتنسيقات وأطوال موجية متعددة الاستخدامات. تم تصميم منتجاتنا للوضوح والحساسية والكفاءة، وتتكامل بسلاسة في أنظمة متنوعة - مما يمكّن تطبيقات التصوير والاستشعار من الجيل التالي عبر الصناعات.
تم استخدام كاشفات SensorMicro على نطاق واسع في التصوير الحراري، والأمن والمراقبة، والرؤية الشخصية، والسيارات، ومنتجات الأشعة تحت الحمراء الاستهلاكية. تتيح قدرة الإنتاج الضخم لـ SensorMicro تلبية الطلب المتزايد من جميع الأسواق الحالية والناشئة.
أسئلة متكررة
1. مبدأ عمل التصوير البصري للغازات
يمكن لكاميرا التصوير البصري للغازات اكتشاف الغاز بسرعة دون إيقاف خط الإنتاج مؤقتًا عن طريق تحديد اختلاف الإشعاع تحت الأحمر بين الغاز والخلفية وتصوير الغاز بصريًا سواء كان هناك تسرب، وتحديد مصدر التسرب بدقة.
2. تطبيق التصوير البصري للغازات
إن تطوير وتكامل حلول التصوير البصري للغازات بناءً على كاشفات الأشعة تحت الحمراء ووحدات التصوير الحراري من SensorMicro ناضج جدًا ويتم تطبيقه على نطاق واسع في مختلف الصناعات لحل مشاكل تسرب الغاز المختلفة للعملاء، مثل البترول والغاز الطبيعي والصناعات الكيميائية والطاقة الكهربائية ومراقبة البيئة، وتقديم مساهمة كبيرة في حماية البيئة، والحفاظ على الطاقة، والإنتاج الآمن، والصحة المهنية.
