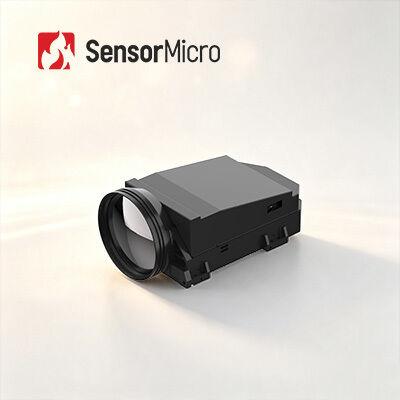

1280x1024 دقة 12μm وحدة الكاميرا الأشعة تحت الحمراء المبردة بمسافة البكسل لمتابعة المدى الطويل
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC1212MA |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| عالية الوضوح | 1280x1024 | درجة البكسل | 12 ميكرومتر |
|---|---|---|---|
| معدل الإطار | 50 هرتز | NETD | 18 م ك (F2/F4) |
| مقاس | 149×58.5×80 ملم | المدى الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات |
| إبراز | مركز وحدة الكاميرا المبردة بالأشعة فوق البنفسجية,1280x1024 وحدة الكاميرا النواة,وحدات الكاميرا المبردة بالأشعة فوق البنفسجية 12um |
||
منتوج وصف
وحدة الكاميرا ذات التبريد الأشعة فوق البنفسجية لمراقبة المدى الطويل 1280x1024 12μm
لمحة عامة عن المنتج
تتضمن وحدة الكاميرا الحرارية عالية الدقة GAVIN GC1212MA جهاز كشف MWIR 1280x1024/12μm كبير.يتم تضمين خوارزميات معالجة صور مختلفة لإخراج صور تحت الحمراء الصافية في الظلام الكلي أو ظروف الطقس السيئةيمكنه الكشف عن المخاطر والتهديدات على مسافة طويلة مع تقديم المزيد من تفاصيل الهدف على مسافة قصيرة.
مع مجموعة كبيرة من دقة 1280 × 1024 ، يمكن أن تحقق مجال رؤية أوسع وتوفير المزيد من تفاصيل الصورة.يقدم حجم البكسل المقلص 12μm دقة فضائية أفضل ويتطابق مع تركيز العدسة البصرية الأقصر لتحقيق نفس مهمة النطاقمثالية لمكملات الأنظمة التي تصمم تطبيقات مخصصة.
الخصائص الرئيسية
- دقة ميبيكسل، جودة صورة استثنائية
- تعمل بواسطة كاشف الأشعة تحت الحمراء المبرد في منتصف الموجة 1280 × 1024 / 12μm للتصوير الحراري الحاد والتفصيلي
- يدمج خوارزميات معالجة الصور المتقدمة بما في ذلك DRC ، والحد من الضوضاء 2D / 3D ، وتعزيز الحافة (EE) للحصول على وضوح متفوق
- موثوقية عالية، حساسية متفوقة
- تكنولوجيا التصوير الحراري المبردة في منتصف الموجة تضمن قابلية التكيف والاتساق الممتازة
- حساسية حرارية ممتازة مع NETD منخفضة إلى 18mK
- التكامل السهل، التكوين المرن
- يدعم واجهة CameraLink مع إنتاج بيانات الصورة RAW / YUV
- تكوينات بصرية زوم مستمر متعددة متاحة لاحتياجات مختلفة
مواصفات المنتج
| النموذج | (غافين) GC1212MA |
|---|---|
| القرار | 1280×1024 |
| حجم البيكسل | 12μm |
| جهاز التبريد | RS058 |
| رد الفعل الطيفي | 3.7μm±0.2μm·4.8μm±0.2μm |
| كاشف الأشعة تحت الحمراء NETD ((23 درجة مئوية) | 18mK ((F2/F4) |
| معدل الإطار | 50 هرتز |
| وضع الضبابية | خطية/مخطط/مختلطة |
| زيادة الرقمية | 1 × إلى 8 × تكبير رقمي مستمر |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | جمهورية الكونغو الديمقراطية، تخفيض ضوضاء الصورة 2D/3D، EE |
| واجهة خارجية قياسية | J30JZ واجهة الخروج المخصصة لـ 25 دبوس HDMI |
| الفيديو التناظري | PAL/NTSC |
| الفيديو الرقمي | المعيار: DVP الخيار: كاميرالينك/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الوضع |
| التزام خارجي | المعيار: LV-TTL الخيار: RS422/LVDS |
| التواصل | المعيار: USB2.0/LV-TTL الخيار: RS422/CAN/USB3.0/GigE |
| إمدادات الطاقة | 24 فولت ± 4 فولت |
| استهلاك الطاقة الثابت ((23 درجة مئوية) | ≤11 واط |
| وقت التبريد ((23°C) | ≤8 دقيقة |
| الحجم ((ملم) | 149×58.5×80 |
| الوزن ((g) | ≤680 |
| درجة حرارة العمل | -40°C~+71°C |
| اهتزاز | الاهتزاز: كثافة النقل عالية السرعة ؛ التأثير: نصف موجة الجانب ، 40g / 11ms ، 3 محور ، 6 اتجاه ، 3 مرات / اتجاه |
| خيارات العدسة | التركيز الثابت: 19mm/F2 تكبير مستمر: 60~360mm/F4، 37.5~750mm/F4، 100~1000mm/F4 |
التطبيقات الصناعية
يتم استخدام وحدة الكاميرا تحت الحمراء الحرارية GAVIN GC1212MA على نطاق واسع في العديد من المجالات مثل NDT ، ومراقبة البيئة ، والمراقبة بعيدة المدى ، والبحوث العلمية ، وغيرها.
حلول الكشف عن الأشعة تحت الحمراء
- حساسية عالية وأداء ممتاز
- تكنولوجيا رائدة في العالم في صناعة الأشعة تحت الحمراء
- أجهزة الكشف عن الأشعة تحت الحمراء المختلفة المتاحة - كل من أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة والمبردة في تنسيقات وأحجام بكسل مختلفة
- إنتاج الكميات لضمان تسليم سريع - ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين أجهزة الكشف
الأسئلة الشائعة
مزايا التصوير الضوئي للغاز
- توفير الوقت والكفاءة:دعم الكشف على نطاق واسع في الوقت الحقيقي، وتحديد موقع تسرب سريع، لا حاجة لقطع الإنتاج
- الكشف عن المدى الطويل:بعيدًا عن المناطق الخطرة والمعقدة ، اختبار غير دمر بدون اتصال ، دون مصدر إضافي للإشعاع
- سهلة التحليلتصوير بديهي، تخزين فوري، تحليل مريح
- فحص متعدد الوظائف:يمكن الكشف عن مجموعة متنوعة من الغازات ، مع وظيفة قياس درجة الحرارة عن بعد ممتازة
مبدأ عمل التصوير الضوئي للغاز
التصوير الضوئي للغازات هو نوع من تكنولوجيا الأشعة تحت الحمراء التي تمكن من تصور الغازات الصناعية غير المرئية. بعد امتصاص الإشعاع الأشعة تحت الحمراء في أطوال موجة محددة،هناك اختلافات في الأشعة تحت الحمراء بين الغاز والخلفيةجهاز الكشف عن تسرب الغاز بالأشعة تحت الحمراء مع مرشح النطاق الضيق المدمج يستقبل فقط النطاق تحت الحمراء بالقرب من ذروة امتصاص الغاز بالأشعة تحت الحمراءويمكن تحويل الغاز إلى صور تحت الحمراء المرئية من خلال الفرق في الإشعاع بين الغاز والخلفية.
