1280x1024 دقة 12μm وحدة الكاميرا الأشعة تحت الحمراء المبردة بمسافة البكسل لمتابعة المدى الطويل
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC1212MA |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| عالية الوضوح | 1280x1024 | درجة البكسل | 12 ميكرومتر |
|---|---|---|---|
| معدل الإطار | 50 هرتز | NETD | 18 م ك (F2/F4) |
| مقاس | 149×58.5×80 ملم | المدى الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات |
| إبراز | مركز وحدة الكاميرا المبردة بالأشعة فوق البنفسجية,1280x1024 وحدة الكاميرا النواة,وحدات الكاميرا المبردة بالأشعة فوق البنفسجية 12um |
||
منتوج وصف

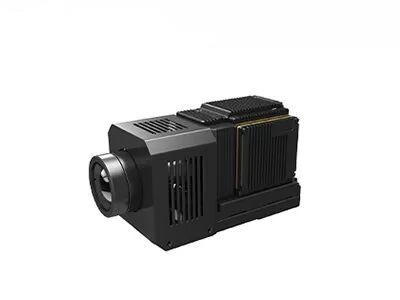

وحدة كاميرا مبردة بالأشعة تحت الحمراء للمراقبة بعيدة المدى بدقة 1280x1024 بكسل 12 ميكرومتر
نظرة عامة على المنتج
تدمج وحدة الكاميرا الحرارية عالية الدقة GAVIN GC1212MA كاشف MWIR مبرد بمصفوفة كبيرة 1280x1024/12 ميكرومتر. تتضمن خوارزميات معالجة صور متنوعة لإخراج صور واضحة بالأشعة تحت الحمراء في الظلام الدامس أو الظروف الجوية السيئة. يمكنها اكتشاف وتحديد المخاطر والتهديدات على مسافات طويلة مع تقديم المزيد من تفاصيل الهدف على مسافات قصيرة.
مع دقة مصفوفة كبيرة 1280x1024، يمكنها تحقيق مجال رؤية أوسع وتقديم المزيد من تفاصيل الصورة. يوفر حجم البكسل المخفض 12 ميكرومتر دقة مكانية أفضل ويتوافق مع عدسة بؤرية أقصر لتحقيق نفس مهمة النطاق. مثالي لمدمجي الأنظمة الذين يصممون تطبيقات مخصصة.
الميزات الرئيسية
- دقة ميجابكسل، جودة صورة استثنائية
- مدعوم بكاشف الأشعة تحت الحمراء المبرد متوسط الموجة بدقة 1280*1024/12 ميكرومتر لتصوير حراري حاد ومفصل
- يدمج خوارزميات معالجة صور متقدمة بما في ذلك DRC، وتقليل الضوضاء ثنائي وثلاثي الأبعاد، وتعزيز الحواف (EE) لوضوح فائق
- موثوقية عالية، حساسية فائقة
- تضمن تقنية التصوير الحراري المبرد متوسط الموجة تكيفًا واتساقًا ممتازين
- حساسية حرارية فائقة مع NETD منخفض يصل إلى 18mK
- سهولة التكامل، تكوين مرن
- يدعم واجهة CameraLink مع إخراج بيانات صور RAW/YUV
- تكوينات بصرية متعددة للتكبير المستمر متاحة لاحتياجات مختلفة
مواصفات المنتج
| الموديل | GAVIN GC1212MA |
|---|---|
| الدقة | 1280*1024 |
| حجم البكسل | 12 ميكرومتر |
| مبرد | RS058 |
| الاستجابة الطيفية | 3.7 ميكرومتر ± 0.2 ميكرومتر ~ 4.8 ميكرومتر ± 0.2 ميكرومتر |
| كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 18mK (F2/F4) |
| معدل الإطارات | 50 هرتز |
| وضع التعتيم | خطي/مدرج تكراري/مختلط |
| التكبير الرقمي | تكبير رقمي مستمر من 1x إلى 8x |
| اتجاه الصورة | قلب أفقي/رأسي/قطري |
| خوارزمية الصورة | DRC، تقليل ضوضاء الصورة ثنائي وثلاثي الأبعاد، EE |
| واجهة خارجية قياسية | واجهة إخراج مخصصة J30JZ 25-pin HDMI |
| فيديو تناظري | PAL/NTSC |
| فيديو رقمي | قياسي: DVP اختياري: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الأوضاع |
| مزامنة خارجية | قياسي: LV-TTL اختياري: RS422/LVDS |
| الاتصال | قياسي: USB2.0/LV-TTL اختياري: RS422/CAN/USB3.0/GigE |
| مزود الطاقة | 24 فولت ± 4 فولت |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤ 11 واط |
| وقت التبريد (23 درجة مئوية) | ≤ 8 دقائق |
| الحجم (مم) | 149*58.5*80 |
| الوزن (جم) | ≤ 680 |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +71 درجة مئوية |
| الاهتزاز | الاهتزاز: شدة النقل عالي السرعة؛ الصدمة: موجة جيبية نصفية، 40 جرام/11 مللي ثانية، 3 محاور، 6 اتجاهات، 3 مرات/اتجاه |
| خيارات العدسة | تركيز ثابت: 19 مم/F2 تكبير مستمر: 60~360 مم/F4، 37.5~750 مم/F4، 100~1000 مم/F4 |
التطبيقات الصناعية
تُستخدم وحدة الكاميرا الحرارية بالأشعة تحت الحمراء GAVIN GC1212MA على نطاق واسع في العديد من المجالات مثل الاختبارات غير الإتلافية، والمراقبة البيئية، والمراقبة بعيدة المدى، والبحث العلمي، والمزيد.
حلول الكشف بالأشعة تحت الحمراء
- حساسية عالية وأداء ممتاز
- تقنية رائدة عالميًا في صناعة الأشعة تحت الحمراء
- كواشف أشعة تحت حمراء متنوعة متاحة - كواشف أشعة تحت حمراء غير مبردة ومبردة بتنسيقات وأحجام بكسل مختلفة
- إنتاج بكميات كبيرة لضمان التسليم السريع - ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين الكواشف
أسئلة متكررة
مزايا التصوير البصري للغازات
- توفير الوقت والكفاءة: دعم الكشف الشامل في الوقت الفعلي، وتحديد سريع للتسرب، ولا حاجة لإيقاف الإنتاج
- الكشف بعيد المدى: بعيدًا عن المناطق الخطرة والمعقدة، اختبار غير تلامسي وغير إتلافي، بدون مصدر إشعاع إضافي
- سهولة التحليل: تصوير بديهي، تخزين فوري، تحليل مريح
- فحص متعدد الوظائف: يمكن اكتشاف مجموعة متنوعة من الغازات، مع وظيفة قياس درجة الحرارة عن بعد ممتازة
مبدأ عمل التصوير البصري للغازات
التصوير البصري للغازات هو نوع من تقنية الأشعة تحت الحمراء التي تمكن من تصور الغازات الصناعية غير المرئية. بعد امتصاص الأشعة تحت الحمراء بأطوال موجية محددة، تحدث اختلافات في الأشعة تحت الحمراء بين الغاز والخلفية. يتلقى كاشف الأشعة تحت الحمراء لتسرب الغاز المزود بمرشح ضيق النطاق مدمج فقط نطاق الأشعة تحت الحمراء بالقرب من ذروة امتصاص الأشعة تحت الحمراء للغاز، ويمكنه تحويل الغاز إلى صور مرئية بالأشعة تحت الحمراء من خلال فرق الإشعاع بين الغاز والخلفية.
