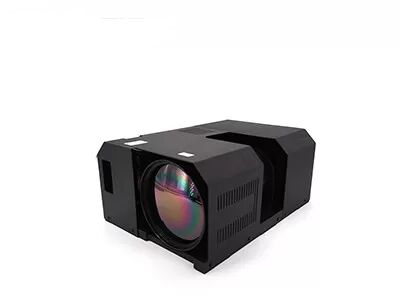

كشف طويل المدى للوحدة الحرارية بالأشعة تحت الحمراء المبردة بدقة 1280 × 1024 ومسافة بكسل 12 ميكرومتر

  • Long Range Detection Cooled IR Thermal Module Core with 1280x1024 Resolution and 12μm Pixel Pitch
  • Long Range Detection Cooled IR Thermal Module Core with 1280x1024 Resolution and 12μm Pixel Pitch
مكان المنشأ الصين
اسم العلامة التجارية SensorMicro
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل جافين GC1212MA
الحد الأدنى لكمية 1 قطعة
الأسعار قابل للتفاوض
شروط الدفع تي/تي
تفاصيل المنتج
عالية الوضوح 1280x1024 درجة البكسل 12 ميكرومتر
معدل الإطار 50 هرتز NETD 18 م ك (F2/F4)
المبرد RS058 المدى الطيفي 3.7 ~ 4.8 ميكرومتر ميجاوات
إبراز

وحدة كاشف الأشعة تحت الحمراء الأساسية 12um

,

وحدة كاشف الأشعة تحت الحمراء 1280 × 1024
اترك رسالة
منتوج وصف
وحدة كاميرا حرارية بالأشعة تحت الحمراء مبردة للكشف بعيد المدى بدقة 1280x1024 بكسل وحجم بكسل 12 ميكرومتر
نظرة عامة على المنتج

تتميز كاميرا GAVIN GC1212MA HD MWIR المبردة بالأشعة تحت الحمراء بكاشف MWIR مبرد مطور ذاتيًا بدقة 1280*1024/12 ميكرومتر، مما يوفر أربعة أضعاف عدد البكسلات لكاشف تقليدي بدقة 640*512 ضمن نفس مساحة الصورة النشطة. وهذا يتيح مجال رؤية أوسع ويكشف عن المزيد من تفاصيل الصورة.

مزودة بخوارزميات معالجة صور متعددة، فهي تقدم صورًا عالية الدقة مباشرة، ومناسبة للكشف عن الأهداف في جميع الأحوال الجوية تحت ظروف رؤية مختلفة وبيئات قاسية. يمكنها اكتشاف وتحديد المخاطر والتهديدات على مسافة طويلة مع تقديم المزيد من تفاصيل الهدف على مسافة قصيرة.

مع دقة مصفوفة كبيرة 1280x1024، يمكنها تحقيق مجال رؤية أوسع وتقديم المزيد من تفاصيل الصورة. يوفر حجم البكسل المخفض 12 ميكرومتر دقة مكانية أفضل ويتوافق مع عدسات بصرية أقصر لتحقيق نفس مهمة النطاق.

الميزات الرئيسية
  • دقة ميجابكسل، جودة صورة استثنائية- مدعومة بكاشف أشعة تحت حمراء مبرد متوسط الموجة بدقة 1280*1024/12 ميكرومتر للحصول على تصوير حراري حاد ومفصل. تدمج خوارزميات معالجة صور متقدمة بما في ذلك DRC، وتقليل الضوضاء ثنائي وثلاثي الأبعاد، وتعزيز الحواف (EE) لوضوح فائق.
  • موثوقية عالية، حساسية فائقة- تضمن تقنية التصوير الحراري المبرد متوسط الموجة تكيفًا واتساقًا ممتازين عبر التطبيقات. حساسية حرارية ممتازة مع NETD منخفض يصل إلى 18mK.
  • سهولة التكامل، تكوين مرن- تدعم واجهة CameraLink مع إخراج بيانات صور RAW/YUV. تتوفر تكوينات بصرية متعددة للتكبير المستمر لتلبية الاحتياجات المختلفة.
مواصفات المنتج
الموديل GAVIN GC1212MA
الدقة 1280*1024
حجم البكسل 12 ميكرومتر
المبرد RS058
الاستجابة الطيفية 3.7 ميكرومتر ± 0.2 ميكرومتر ~ 4.8 ميكرومتر ± 0.2 ميكرومتر
NETD لكاشف الأشعة تحت الحمراء (23 درجة مئوية) 18mK (F2/F4)
معدل الإطارات 50 هرتز
وضع التعتيم خطي/مخطط بياني/مختلط
التكبير الرقمي تكبير رقمي مستمر من 1x إلى 8x
اتجاه الصورة قلب أفقي/رأسي/قطري
خوارزمية الصورة DRC، تقليل ضوضاء الصورة ثنائي وثلاثي الأبعاد، EE
واجهة خارجية قياسية واجهة إخراج مخصصة J30JZ 25-pin HDMI
فيديو تناظري PAL/NTSC
فيديو رقمي قياسي: DVP
اختياري: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الأوضاع
مزامنة خارجية قياسي: LV-TTL
اختياري: RS422/LVDS
الاتصال قياسي: USB2.0/LV-TTL
اختياري: RS422/CAN/USB3.0/GigE
مزود الطاقة 24 فولت ± 4 فولت
استهلاك الطاقة الثابت (23 درجة مئوية) ≤ 11 واط
وقت التبريد (23 درجة مئوية) ≤ 8 دقائق
الحجم (مم) 149*58.5*80
الوزن (جم) ≤ 680
درجة حرارة التشغيل -40 درجة مئوية ~ +71 درجة مئوية
الاهتزاز الاهتزاز: شدة النقل عالي السرعة؛ الصدمة: موجة جيبية نصفية، 40 جرام/11 مللي ثانية، 3 محاور، 6 اتجاهات، 3 مرات/اتجاه
خيارات العدسات البصرية تركيز ثابت: 19 مم/F2
تكبير مستمر: 60~360 مم/F4، 37.5~750 مم/F4، 100~1000 مم/F4
التطبيقات الصناعية

تُستخدم وحدة كاميرا GAVIN GC1212MA الحرارية بالأشعة تحت الحمراء على نطاق واسع في العديد من المجالات مثل الاختبارات غير الإتلافية، والمراقبة البيئية، والمراقبة بعيدة المدى، والبحث العلمي، وما إلى ذلك.

حلول الكشف بالأشعة تحت الحمراء
  • حساسية عالية وأداء ممتاز
  • تقنية رائدة عالميًا في صناعة الأشعة تحت الحمراء
  • كواشف أشعة تحت حمراء متنوعة متاحة - كواشف أشعة تحت حمراء غير مبردة ومبردة بتنسيقات وأحجام بكسل مختلفة
  • إنتاج ضخم لضمان التسليم السريع - ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين الكواشف
أسئلة متكررة
1. مبدأ عمل التصوير البصري للغاز

يمكن لكاميرا التصوير البصري للغاز اكتشاف الغاز بسرعة دون إيقاف خط الإنتاج مؤقتًا عن طريق تحديد اختلاف الإشعاع بالأشعة تحت الحمراء بين الغاز والخلفية. إنها تصور ما إذا كان هناك تسرب للغاز وتحدد بدقة مصدر التسرب.

2. تطبيق التصوير البصري للغاز

تطوير وتكامل حلول التصوير البصري للغاز بناءً على كواشف الأشعة تحت الحمراء والوحدات الحرارية من SensorMicro ناضجة وتطبق على نطاق واسع عبر مختلف الصناعات. تعالج هذه الحلول مشاكل تسرب الغاز في صناعات البترول والغاز الطبيعي والكيماويات والطاقة الكهربائية ومراقبة حماية البيئة، مما يقدم مساهمات كبيرة في حماية البيئة، والحفاظ على الطاقة، والإنتاج الآمن، والصحة المهنية.
