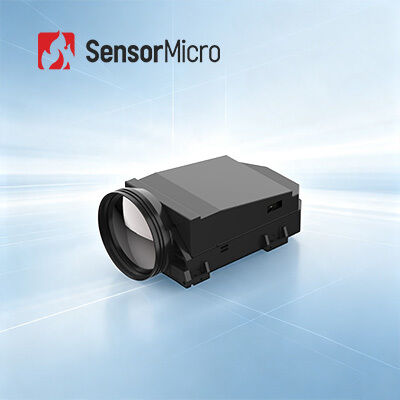

كشف طويل المدى للوحدة الحرارية بالأشعة تحت الحمراء المبردة بدقة 1280 × 1024 ومسافة بكسل 12 ميكرومتر
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC1212MA |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| عالية الوضوح | 1280x1024 | درجة البكسل | 12 ميكرومتر |
|---|---|---|---|
| معدل الإطار | 50 هرتز | NETD | 18 م ك (F2/F4) |
| المبرد | RS058 | المدى الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات |
| إبراز | وحدة كاشف الأشعة تحت الحمراء الأساسية 12um,وحدة كاشف الأشعة تحت الحمراء 1280 × 1024 |
||
منتوج وصف
الكشف عن المدى الطويل وحدة الحرارة الأشعة تحت الحمراء المبردة 1280x1024 12μm
لمحة عامة عن المنتج
يحتوي جوهر كاميرا GAVIN GC1212MA HD MWIR المبردة بالأشعة تحت الحمراء على كاشف 1280 × 1024 / 12μm MWIR المبرد ،توفير أربعة أضعاف عدد البكسلات لمستشعر 640 × 512 التقليدي في نفس منطقة الصورة النشطةهذا يتيح مجال رؤية أوسع ويكشف المزيد من تفاصيل الصورة.
وهي مجهزة بخوارزميات معالجة صور متعددة، وتقدم صور عالية الوضوح مباشرة، مناسبة للكشف عن الهدف في جميع الأحوال الجوية في ظل ظروف مرئية مختلفة وبيئات قاسية.يمكن أن يكتشف ويعرف المخاطر والتهديدات على مسافة طويلة بينما يعرض المزيد من تفاصيل الهدف على مسافة قصيرة.
مع مجموعة كبيرة من دقة 1280 × 1024 يمكن أن تحقق مجال عرض أوسع وتوفير المزيد من تفاصيل الصورة.يقدم حجم البكسل المقلص 12μm دقة فضائية أفضل ويتطابق مع تركيز العدسة البصرية الأقصر لتحقيق نفس مهمة النطاق.
الخصائص الرئيسية
- دقة ميبيكسل، جودة صورة استثنائية- مدعومة بمستشعر الأشعة تحت الحمراء 1280×1024/12μm مبرد في منتصف الموجة لتحقيق صور حرارية حادة ومفصلةوتعزيز الحافة (EE) للوضوح العالي.
- موثوقية عالية، حساسية متفوقة- تكنولوجيا التصوير الحراري المبردة في منتصف الموجة تضمن قابلية التكيف الممتازة والاتساق عبر التطبيقات. الحساسية الحرارية المتميزة مع NETD منخفضة إلى 18mK.
- التكامل السهل، التكوين المرن- يدعم واجهة CameraLink مع إصدار بيانات الصورة RAW / YUV. تكوينات بصرية متعددة لزيادة مستمرة متاحة لاحتياجات مختلفة.
مواصفات المنتج
| النموذج | (غافين) GC1212MA |
|---|---|
| القرار | 1280×1024 |
| حجم البيكسل | 12μm |
| جهاز التبريد | RS058 |
| رد الفعل الطيفي | 3.7μm±0.2μm·4.8μm±0.2μm |
| كاشف الأشعة تحت الحمراء NETD ((23 درجة مئوية) | 18mK ((F2/F4) |
| معدل الإطار | 50 هرتز |
| وضع الضبابية | خطية/مخطط/مختلطة |
| زيادة الرقمية | 1 × إلى 8 × تكبير رقمي مستمر |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | جمهورية الكونغو الديمقراطية، تخفيض ضوضاء الصورة 2D/3D، EE |
| واجهة خارجية قياسية | J30JZ واجهة الخروج المخصصة لـ 25 دبوس HDMI |
| الفيديو التناظري | PAL/NTSC |
| الفيديو الرقمي | المعيار: DVP الخيار: كاميرالينك/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الوضع |
| التزام خارجي | المعيار: LV-TTL الخيار: RS422/LVDS |
| التواصل | المعيار: USB2.0/LV-TTL الخيار: RS422/CAN/USB3.0/GigE |
| إمدادات الطاقة | 24 فولت ± 4 فولت |
| استهلاك الطاقة الثابت ((23 درجة مئوية) | ≤11 واط |
| وقت التبريد ((23°C) | ≤8 دقيقة |
| الحجم ((ملم) | 149×58.5×80 |
| الوزن ((g) | ≤680 |
| درجة حرارة العمل | -40°C~+71°C |
| اهتزاز | الاهتزاز: كثافة النقل عالية السرعة ؛ التأثير: نصف موجة الجانب ، 40g / 11ms ، 3 محور ، 6 اتجاه ، 3 مرات / اتجاه |
| خيارات العدسات البصرية | التركيز الثابت: 19mm/F2 تكبير مستمر: 60~360mm/F4، 37.5~750mm/F4، 100~1000mm/F4 |
التطبيقات الصناعية
يتم استخدام وحدة الكاميرا تحت الحمراء الحرارية GAVIN GC1212MA على نطاق واسع في العديد من المجالات مثل NDT ، ومراقبة البيئة ، والمراقبة بعيدة المدى ، والبحوث العلمية وما إلى ذلك.
حلول الكشف عن الأشعة تحت الحمراء
- حساسية عالية وأداء ممتاز
- تكنولوجيا رائدة في العالم في صناعة الأشعة تحت الحمراء
- أجهزة الكشف عن الأشعة تحت الحمراء المختلفة المتاحة - كل من أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة والمبردة في تنسيقات وأحجام بكسل مختلفة
- إنتاج كمي لضمان تسليم سريع - ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين أجهزة الكشف
الأسئلة الشائعة
1مبدأ عمل التصوير الضوئي للغاز
يمكن للكاميرا البصرية لتصوير الغاز الكشف بسرعة عن الغاز دون إيقاف خط الإنتاج مؤقتاً من خلال تحديد الفرق في إشعاع الأشعة تحت الحمراء بين الغاز والخلفية.فإنه يتصور ما إذا كان هناك تسرب الغاز وتحديد موقع مصدر التسرب بدقة.
2تطبيق التصوير الضوئي للغاز
إن تطوير وتكامل حلول التصوير الضوئي للغاز على أساس أجهزة الكشف عن الأشعة تحت الحمراء SensorMicro ووحدات الحرارة ناضجة وتطبق على نطاق واسع في مختلف الصناعات.هذه الحلول تعالج مشاكل تسرب الغاز في البترول، الغاز الطبيعي، الصناعة الكيميائية، الطاقة الكهربائية، ومراقبة حماية البيئة، مما يساهم بشكل كبير في حماية البيئة، وتوفير الطاقة، والإنتاج الآمن،والصحة المهنية.
