وحدة التصوير الحراري المبردة MCT MWIR بدقة 640 × 512 وحجم بكسل 15 ميكرومتر وحساسية NETD تبلغ 20 مللي كيلو
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC615MB |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640 × 512 / 15 ميكرومتر | كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 20mK(F4); 25 م ك (F5.5) |
|---|---|---|---|
| المدى الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات | معدل الإطار | 50 هرتز/100 هرتز |
| مقاس | 120×84×60 ملم | وزن | ≤440g |
| إبراز | وحدة التصوير الحراري المبردة 640x512,وحدة التصوير الحراري متوسطة الموجة MCT |
||
منتوج وصف
وحدة التصوير الحراري المبردة MCT MWIR متوسط الموجة 640x512 15 ميكرومتر
وحدة التصوير الحراري المبردة MCT MWIR سريعة التكامل 640x512 15 ميكرومتر

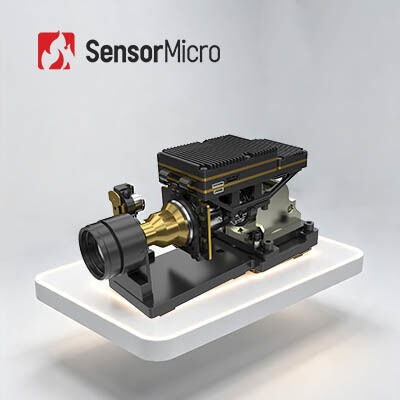

تدمج نواة التصوير الحراري المبردة GAVIN GC615MB MWIR كاشف MWIR بدقة 640×512/15 ميكرومتر مع مبرد ستيرلينغ منخفض الحرارة RS046. تتميز بخوارزميات معالجة صور مدمجة وتقدم مجموعة شاملة من المواصفات مع اتساق ممتاز، مما يلبي تمامًا متطلبات التطبيقات الصناعية واسعة النطاق.
حتى في الظلام الدامس أو الظروف الجوية القاسية، تقدم نواة الكاميرا صورًا حرارية واضحة واكتشافًا دقيقًا للتهديدات البعيدة والتفاصيل القريبة. مثالية لسيناريوهات الأمن والمراقبة، توفر نواة الكاميرا الحرارية GAVIN GC615MB دعمًا تقنيًا موثوقًا به عبر بيئات متنوعة.
توفر عدسات متنوعة للعملاء للاختيار من بينها: عدسة بؤرة ثابتة 25 مم/F2؛ عدسة تقريب مستمر 15~300 مم/F4، 23~450 مم/F4.
الميزات الرئيسية
- مصفوفة بؤرية رئيسية، توافق واسع: مدعومة بكاشف الأشعة تحت الحمراء المبرد متوسط الموجة بدقة 640×512/15 ميكرومتر لتصوير حراري حاد ومفصل. تدمج خوارزميات معالجة صور متقدمة بما في ذلك DRC، وتقليل الضوضاء ثنائي وثلاثي الأبعاد، وتعزيز الحواف (EE) لوضوح فائق.
- موثوقية عالية، حساسية فائقة: تضمن تقنية التصوير الحراري المبرد MWIR تكيفًا واتساقًا ممتازين عبر التطبيقات. حساسية حرارية استثنائية مع NETD ≤ 20mK.
- تكامل سهل، تكوين مرن: تدعم واجهة CameraLink مع إخراج بيانات صور RAW/YUV. تتوفر تكوينات بصرية متعددة للتقريب المستمر لتلبية الاحتياجات المختلفة.
مواصفات المنتج
| الموديل | GAVIN GC615MB |
|---|---|
| الدقة | 640×512 |
| حجم البكسل | 15 ميكرومتر |
| المبرد | RS046 |
| الاستجابة الطيفية | 3.7 ميكرومتر±0.2 ميكرومتر ~ 4.8 ميكرومتر±0.2 ميكرومتر |
| NETD لكاشف الأشعة تحت الحمراء (23 درجة مئوية) | 20mK(F4) 25mK(F5.5) |
| معدل الإطارات | 50 هرتز/100 هرتز |
| وضع التعتيم | خطي/مخطط بياني/مختلط |
| التقريب الرقمي | تقريب رقمي مستمر من 1× إلى 8× |
| اتجاه الصورة | قلب أفقي/رأسي/قطري |
| خوارزمية الصورة | DRC، تقليل ضوضاء الصورة ثنائي وثلاثي الأبعاد، EE |
| واجهة خارجية قياسية | J30JZ25 25PIN |
| فيديو تناظري | PAL/NTSC |
| فيديو رقمي | قياسي: DVP/LVDS/USB2.0@50Hz اختياري: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الأوضاع |
| مزامنة خارجية | قياسي: LV-TTL اختياري: RS422/LVDS |
| الاتصال | قياسي: USB2.0/LV-TTL اختياري: RS422/CAN/USB3.0/GigE |
| مزود الطاقة | 24 فولت±4 فولت |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤10 واط |
| وقت التبريد (23 درجة مئوية) | ≤8 دقائق |
| الحجم (مم) | 120×84×60 |
| الوزن (جم) | ≤440 |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +71 درجة مئوية |
| الاهتزاز | الاهتزاز: شدة النقل عالي السرعة؛ الصدمة: موجة جيبية نصفية، 40 جرام/11 مللي ثانية، 3 محاور، 6 اتجاهات، 3 مرات/اتجاه |
| عدسة بصرية | بؤرة ثابتة: 25 مم/F2 تقريب مستمر: 15~300 مم/F4 23~450 مم/F4 |
التطبيقات الصناعية
- الاختبارات غير الإتلافية (NDT)
- المراقبة البيئية
- المراقبة بعيدة المدى
- البحث العلمي
خدمة مخصصة
- تخصيص المنتج: تعديل التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة
- الدعم الفني والتدريب في الموقع: توفير تدريب عملي على إعداد النظام والتشغيل للعملاء الرئيسيين
- الابتكار المشترك للمنتجات والأسواق الجديدة: التعاون مع العملاء لتطوير حلول تطبيقية مبتكرة للأشعة تحت الحمراء بشكل مشترك
أسئلة متكررة
مبدأ عمل التصوير البصري للغاز
يمكن لكاميرا التصوير البصري للغاز اكتشاف الغاز بسرعة دون إيقاف خط الإنتاج مؤقتًا عن طريق تحديد اختلاف الإشعاع تحت الأحمر بين الغاز والخلفية. إنها تصور ما إذا كان هناك تسرب للغاز وتحدد مصدر التسرب بدقة.
تطبيق التصوير البصري للغاز
تطوير وتكامل حلول التصوير البصري للغاز بناءً على كاشفات الأشعة تحت الحمراء من SensorMicro والوحدات الحرارية ناضج ويتم تطبيقه على نطاق واسع في مختلف الصناعات. تحل هذه الحلول مشاكل تسرب الغاز في صناعات البترول والغاز الطبيعي والكيماويات والطاقة الكهربائية ومراقبة البيئة، مما يقدم مساهمات كبيرة في حماية البيئة، والحفاظ على الطاقة، والإنتاج الآمن، والصحة المهنية.
