MCT MWIR وحدة التصوير الحراري المبردة منتصف الموجة 640 × 512 15 ميكرومتر
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | غافين 615 ب |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 640 × 512/15 ميكرومتر | NETD | ≤20mk |
|---|---|---|---|
| النطاق الطيفي | 3.7 ~ 4.8 ميكرومتر ميغاواط | معدل الإطارات | 50 هرتز / 100 هرتز |
| مقاس | 125x92x67 ملم | وزن | ≤650 جرام |
| إبراز | وحدة التصوير الحراري المبردة 640x512,وحدة التصوير الحراري متوسطة الموجة MCT |
||
منتوج وصف
التكامل السريع MCT MWIR الوحدة الحرارية المبردة في الطائرات بدون طيار 640x512 15μM
وصف المنتج

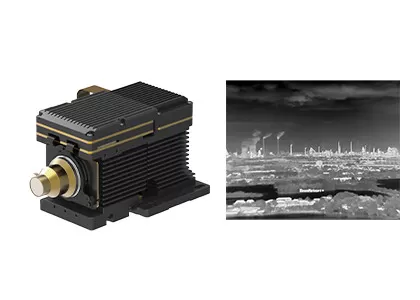

GAVIN615B هو وحدة التصوير الحراري المتبريدة في منتصف الموجة التي طورتها SensorMicro. يتكون من كاشف IR 640x512 / 15μm HgCdTe MWIR مع RS046 cryocooler ،الالكترونيات الجهازية والخوارزميات المختلفة لمعالجة الصور أيضا مضمنة بالفعل لتقديم صور حرارية حادة وواضحة.
تم تكوين GAVIN615B مع RS046 cryocooler ، وهو صغير الحجم للغاية ، حيث يبلغ مقاسه 125x92x67mm في الأبعاد ويزن أقل من 650g في الوزن. استقرار استهلاك الطاقة يصل إلى 12w.مع واجهة كاميرالينك الصناعية القياسية، الكاميرا تحت الحمراء أو المدمج النظام يمكن تصميم أو دمج الكاميرا كاملة الخاصة بهم بسهولة على أساس وحدة التصوير الحراري GAVIN615B.
يوفر عدسات تكبير مستمرة مختلفة للعملاء للاختيار من بينها: 60 ~ 240mm / F4 ؛ 15 ~ 300mm / F4 ؛ 21 ~ 420mm / F4 ؛ 35 ~ 690mm / F4 ، وهو مناسب لتطبيقات المراقبة بعيدة المدى.
الخصائص الرئيسية
- حساسية عالية، NETD≤20mK
- الكشف عن المدى الطويل
- معدل الإطار القابل للتعديل
- التكامل السهل في النظام
مواصفات المنتج
| النموذج | GAVIN615B |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 640x512 |
| مساحة البكسل | 15μm |
| جهاز التبريد | RS046 |
| النطاق الطيفي | 3.7 ميكرو مترا 4.8 ميكرو مترا |
| وقت التبريد (20 درجة مئوية) | ≤ 7 دقيقة |
| NETD (20°C) | ≤20mK |
| معالجة الصور | |
| معدل الإطار | 50 هرتز/100 هرتز |
| وضع الضبابية | خطية/مخطط/مختلطة |
| زيادة الرقمية | ×1/×2/×4 |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | NUC/AGC/IDE |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | J30JZ 25pin |
| الفيديو التناظري | PAL |
| الفيديو الرقمي | 16 بت RAW/YUV: 16 بت DVP/Cameralink Output |
| التزام خارجي | الاصطناع الخارجي للإطار: مستوى RS422 |
| التواصل | RS422، 115200bps |
| إمدادات الطاقة | 20 ~ 28VDC |
| استهلاك الطاقة المستقر | 12 واط |
| الأبعاد (ملم) | 125 × 92 × 67 |
| الوزن | ≤650 غرام |
| درجة حرارة العملية | -40°C ~ +60°C |
| حجم الاهتزاز | الاهتزاز: GJB النقل السريع عالية السرعة الصدمة: موجة نصف الجينوس، 40g 11 ms، 3 محور 6 اتجاه 3 مرات كل |
| العدسات البصرية | |
| العدسة الاختيارية | التكبير المستمر 60~240mm/F4 15~300mm/F4 21~ 420mm/F4 35~690mm/F4 |
التطبيقات الصناعية
يتم استخدام وحدة الكاميرا تحت الحمراء الحرارية GAVIN615B على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ، ونظام تعزيز رؤية الطيران ، والحمولة المفيدة متعددة أجهزة الاستشعار وما إلى ذلك.
خدمة مخصصة
تخصيص المنتج: ضبط التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة
الدعم التقني في الموقع والتدريب: توفير العملاء الأساسيين مع عملية على إعداد النظام والتدريب التشغيلي
الابتكار المشترك للمنتجات والأسواق الجديدة: التعاون مع العملاء لتطوير حلول تطبيقات تحت الحمراء المبتكرة
الأسئلة الشائعة
1مبدأ عمل التصوير الضوئي للغاز
The optical gas imaging camera can quickly detect the gas without temporarily stopping the production line by identifying the infrared radiation difference between the gas and the background and visualizing the gas whether the leakage existsو تحديد موقع مصدر التسرب بدقة
2تطبيق التصوير الضوئي للغاز
The development and integration of optical gas imaging solution based on SensorMicro infrared detectors & thermal modules have very mature and widely applied in various industries to solve various gas leakage problems for customers، مثل النفط والغاز الطبيعي والصناعة الكيميائية والطاقة الكهربائية ومراقبة حماية البيئة، والمساهمة الكبيرة في حماية البيئة، وتوفير الطاقة،إنتاج آمن وصحة العمل.
