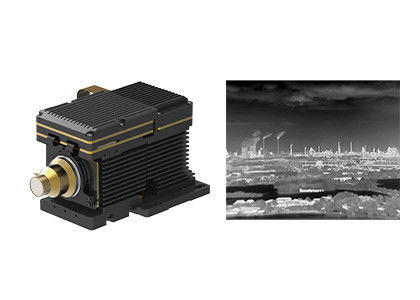

وحدة حرارية مبردة سريعة التكامل MCT MWIR في الطائرات بدون طيار 50 هرتز / 100 هرتز
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | غافين 615 ب |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 640 × 512/15 ميكرومتر | NETD | ≤20mk |
|---|---|---|---|
| النطاق الطيفي | 3.7 ~ 4.8 ميكرومتر ميغاواط | معدل الإطارات | 50 هرتز / 100 هرتز |
| مقاس | 125x92x67 ملم | وزن | ≤650 جرام |
| إبراز | وحدة حرارية مبردة في الطائرات بدون طيار,وحدة حرارية مبردة MWIR 100 هرتز |
||
منتوج وصف
تكامل سريع لوحدة حرارية مبردة MCT MWIR في الطائرات بدون طيار 640x512 15μM
وصف المنتج
GAVIN615B هي وحدة تصوير حراري متوسطة الموجة مبردة تم تطويرها بواسطة SensorMicro. وهي تتكون من كاشف الأشعة تحت الحمراء HgCdTe MWIR IR بحجم 640x512/15µm مع مبرد RS046، كما يتم تضمين الأجهزة الإلكترونية والعديد من خوارزميات معالجة الصور بالفعل لتقديم صور حرارية واضحة وحادة.
تم تكوين GAVIN615B مع مبرد RS046، وهو صغير الحجم جدًا، حيث يبلغ حجمه 125x92x67 مم ويزن أقل من 650 جرامًا. يبلغ استهلاك الطاقة المستقر 12 واط فقط. باستخدام واجهة cameralink القياسية الصناعية، يمكن لمصمم الكاميرا أو مدمج النظام تصميم أو دمج الكاميرا الكاملة الخاصة به بسهولة بناءً على وحدة التصوير الحراري GAVIN615B.
يوفر عدسات تكبير مستمر مختلفة للعملاء للاختيار من بينها: 60 ~ 240 مم / F4 ؛ 15 ~ 300 مم / F4 ؛ 21 ~ 420 مم / F4 ؛ 35 ~ 690 مم / F4، وهو مناسب لتطبيقات المراقبة بعيدة المدى.
الميزات الرئيسية
- حساسية عالية، NETD≤20mK
- كشف بعيد المدى
- معدل إطارات قابل للتعديل
- سهولة الدمج في النظام
مواصفات المنتج
| الموديل | GAVIN615B |
| أداء كاشف الأشعة تحت الحمراء | |
| الدقة | 640x512 |
| حجم البكسل | 15μm |
| المبرد | RS046 |
| النطاق الطيفي | 3.7μm～4.8μm MW |
| وقت التبريد (20 درجة مئوية) | ≤7min |
| NETD (20 درجة مئوية) | ≤20mK |
| معالجة الصور | |
| معدل الإطارات | 50 هرتز / 100 هرتز |
| وضع التعتيم | خطي / رسم بياني / مختلط |
| التكبير الرقمي | ×1/×2/×4 |
| اتجاه الصورة | أفقيًا / رأسيًا / قطريًا |
| خوارزمية الصورة | NUC/AGC/IDE |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | J30JZ 25pin |
| فيديو تناظري | PAL |
| فيديو رقمي | 16 بت RAW/YUV: 16 بت DVP/Cameralink Output |
| مزامنة خارجية | مزامنة خارجية للإطار: مستوى RS422 |
| الاتصال | RS422, 115200bps |
| مزود الطاقة | 20~28VDC |
| استهلاك الطاقة المستقر | 12W |
| الأبعاد (مم) | 125×92×67 |
| الوزن | ≤650g |
| درجة حرارة التشغيل | -40°C ~ +60°C |
| مقدار الاهتزاز | الاهتزاز: GJB Vehicle-mounted High Speed Transport الصدمة: Half-sine Wave, 40g 11 ms, 3 Axis 6 Direction 3 Times Each |
| العدسة البصرية | |
| عدسة اختيارية | تكبير مستمر 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
التطبيقات الصناعية
تُستخدم وحدة كاميرا الأشعة تحت الحمراء الحرارية GAVIN615B على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد، ونظام تحسين الرؤية أثناء الطيران، والحمولة متعددة المستشعرات وما إلى ذلك.
الخدمة القياسية
وثائق كاملة: كتيبات المنتج، وأدلة الإعداد، ومراجع الاختيار. ابدأ دون تخمين.
مساعدة في التطوير والاختبار: اختبار متكامل للعينة، وتقييم الأداء، والتحقق من المعلمات أصبح سهلاً.
مجموعة أدوات المطور المتقدمة: SDKs و APIs والخوارزميات وأدوات التصحيح للتكامل العميق.
الدعم الفني عن بعد: دعم على مدار الساعة طوال أيام الأسبوع - استجابة سريعة وحل في الوقت المناسب للمشكلات الحرجة.
الضمان: قطع غيار أصلية والالتزام الصارم بالعملية لاستعادة الأداء الأمثل.
الأسئلة الشائعة
1. تطبيق كاشف الأشعة تحت الحمراء المبرد LWIR و MWIR/LWIR ثنائي اللون
في تقنية التصوير الحراري بالأشعة تحت الحمراء، تتمتع كاشفات الحرارة ذات الموجة الطويلة باختراق قوي عبر الأجواء المتربة، ولا تتأثر بتأثيرات الوهج الشمسي وانعكاسات الضوء. يمكن الحصول على جودة صورة متميزة في بيئات معقدة مختلفة، مثل قيادة المركبات في الأجواء المتربة، وإبحار السفن على الماء مع الضوء العاكس، وتحليق الطائرات عبر السحاب.
يجمع كاشف الأشعة تحت الحمراء المبرد ثنائي اللون بين مزايا الكشف عن الموجات المتوسطة والطويلة في مجموعة كاشف الأشعة تحت الحمراء المبرد واحد، والذي يمكنه في وقت واحد إجراء تصوير عالي الأداء في نطاقات الموجات المزدوجة، مما يقلل بشكل كبير من معدل الإنذار الكاذب. يمكن استخدامه للكشف عن الخلفيات المعقدة ومراقبة الأهداف المتحركة عالية السرعة.
