التكامل السريع MCT MWIR الوحدة الحرارية المبردة مع 1280 × 1024 دقة 12μm حجم البكسل ومعدل الإطار 50 هرتز

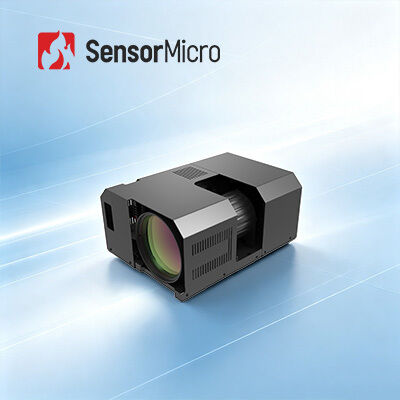

  • Fast Integration MCT MWIR Cooled Thermal Module with 1280×1024 Resolution 12μm Pixel Size and 50Hz Frame Rate
  • Fast Integration MCT MWIR Cooled Thermal Module with 1280×1024 Resolution 12μm Pixel Size and 50Hz Frame Rate
مكان المنشأ الصين
اسم العلامة التجارية SensorMicro
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل جافين GC1212MA
الحد الأدنى لكمية 1 قطعة
الأسعار قابل للتفاوض
شروط الدفع تي/تي
تفاصيل المنتج
دقة 1280×1024/12 ميكرومتر كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) 18 م ك (F2/F4)
المدى الطيفي 3.7 ~ 4.8 ميكرومتر ميجاوات معدل الإطار 50 هرتز
مقاس 149×58.5×80 ملم وزن ≥680 جرام
إبراز

وحدة حرارية مبردة MCT MWIR

,

وحدة MWIR المبردة الحرارية 100 هرتز
اترك رسالة
منتوج وصف
التكامل السريع MCT MWIR 1280 × 1024 / 12μm وحدة حراري تبريد 50Hz
لمحة عامة عن المنتج

مصممة لتطبيقات التصوير الحراري عالية الأداء ، يحتوي جوهر كاميرا الأشعة تحت الحمراء المبردة من GAVIN GC1212MA HD على كاشف MWIR مبرد من 1280 × 1024 / 12μm.يحقق أربعة أضعاف دقة البكسل من أجهزة الكشف العادية 640 × 512 في مساحة تصوير معادلة، مما يؤدي إلى مجال رؤية أوسع ويكشف عن تفاصيل الهدف الدقيقة. تتيح خوارزميات معالجة الصور المتقدمة متعددة إنتاج الصور المباشر عالية الوضوح.مما يجعلها حلًا موثوقًا للكشف عن الأهداف في جميع الأحوال الجوية في تغيرات الرؤية وبيئات العمل الصعبة.

الخصائص الرئيسية
دقة ميبيكسل، جودة صورة استثنائية
  • تعمل بواسطة كاشف الأشعة تحت الحمراء 1280 × 1024 / 12μm المبرد في منتصف الموجة للحصول على صور حرارية حادة ومفصلة
  • يدمج خوارزميات معالجة الصور المتقدمة بما في ذلك DRC ، والحد من الضوضاء 2D / 3D ، وتعزيز الحافة (EE) للحصول على وضوح متفوق
موثوقية عالية، حساسية متفوقة
  • تكنولوجيا التصوير الحراري المبردة في منتصف الموجة تضمن قابلية التكيف الممتازة والاتساق عبر التطبيقات
  • حساسية حرارية ممتازة مع NETD منخفضة إلى 18mK
التكامل السهل، التكوين المرن
  • يدعم واجهة CameraLink مع إنتاج بيانات الصورة RAW / YUV
  • تكوينات بصرية زوم مستمر متعددة متاحة لاحتياجات مختلفة
مواصفات المنتج
النموذج (غافين) GC1212MA
المؤشرات دقة: 1280×1024
حجم البكسل: 12μm
التبريد الصاخب: RS058
استجابة الطيفية: 3.7μm±0.2μm·4.8μm±0.2μm
كاشف الأشعة تحت الحمراء NETD ((23°C): 18mK ((F2/F4)
معالجة الصور معدل الإطار: 50 هرتز
وضع التضييق: خطي/مخطط/مختلط
تكبير رقمي: تكبير رقمي مستمر من 1 × إلى 8 ×
اتجاه الصورة: أفقياً / عمودياً / قطريًا
خوارزمية الصورة: DRC ، 2D / 3D تخفيض ضوضاء الصورة ، EE
الكهرباء واجهة خارجية قياسية: J30JZ واجهة خروج HDMI المخصصة ذات 25 دبوسًا
الفيديو التناظري: PAL/NTSC
الفيديو الرقمي: القياسية:
الخيار: كاميرالينك/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الوضع
التّزام خارجيّ:
الخيار: RS422/LVDS
الاتصالات: المعيار: USB2.0/LV-TTL
الخيار: RS422/CAN/USB3.0/GigE
إمدادات الطاقة: 24V±4V
استهلاك الطاقة الثابت ((23 درجة مئوية): ≤11 واط
وقت التبريد ((23 درجة مئوية): ≤8 دقيقة
الحجم والوزن الحجم ((ملم): 149×58.5×80
الوزن ((g): ≤680
درجة حرارة العمل -40°C~+71°C
اهتزاز الاهتزاز: كثافة النقل عالية السرعة ؛ التأثير: نصف موجة الجانب ، 40g / 11ms ، 3 محور ، 6 اتجاه ، 3 مرات / اتجاه
العدسات البصرية التركيز الثابت: 19mm/F2
تكبير مستمر: 60~360mm/F4، 37.5~750mm/F4، 100~1000mm/F4
التطبيقات الصناعية
  • الاختبار غير المدمر
  • مراقبة البيئة
  • مراقبة بعيدة المدى
  • البحوث العلمية
الخدمة الموحدة
  • الوثائق الكاملة: أدلة المنتج، أدلة الإعداد، ومراجع الاختيار
  • مساعدة التطوير والاختبار: اختبار اختبار نموذجي متكامل وتقييم الأداء والتحقق من المعلمات
  • مجموعة أدوات المطورين المتقدمة: SDKs و APIs والخوارزميات وأدوات تحديد الأخطاء للتكامل العميق
  • الدعم الفني عن بعد: دعم على مدار الساعة مع استجابة سريعة وحل في الوقت المناسب للمشاكل الحرجة
  • الضمان: قطع الغيار الأصلية والامتثال الصارم للعملية لاستعادة الأداء الأمثل
الأسئلة الشائعة
تطبيق كاشف الأشعة تحت الحمراء المبردة مزدوجة الألوان LWIR، MWIR/LWIR

في تكنولوجيا التصوير الحراري بالأشعة تحت الحمراء، أجهزة الكشف الحراري ذات الموجات الطويلة لديها اختراق قوي من خلال الغلاف الجوي الغباري، ولا تتعرض لتأثيرات لمعان الشمس وانعكاسات الضوء.يمكن الحصول على جودة صورة ممتازة في مختلف البيئات المعقدة، مثل قيادة المركبات في الغلاف الجوي المتربة، والسفن تبحر على الماء مع الضوء العاكس والطائرات التي تطير من خلال الغيوم.يجمع كاشف الأشعة تحت الحمراء المبرد باللونين بين مزايا الكشف عن الموجات المتوسطة والموجات الطويلة في مجموعة واحدة من كاشف الأشعة تحت الحمراء المبرد، والتي يمكن أن تؤدي في وقت واحد تصوير عالية الأداء في النطاقات الموجية المزدوجة، مما يقلل إلى حد كبير من معدل الإنذار الكاذب.يمكن استخدامه للكشف عن الخلفيات المعقدة ومراقبة الأهداف المتحركة بسرعة عالية.
