التكامل السريع 1280 × 1024 دقة 10μm مساحة الفيكسل 1 ~ 100 هرتز معدل الإطار القابل للتعديل وحدة الكاميرا تحت الحمراء المبردة
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | إياس G1210HMF |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024 | درجة البكسل | 10 ميكرومتر |
|---|---|---|---|
| NETD | 20mK(F2); 25 م ك (F4) | المدى الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات |
| مقاس | 102 × 87 × 57 ملم | معدل الإطار | 1 ~ 100 هرتز قابل للتعديل |
| إبراز | وحدات الكاميرا المبردة بالأشعة تحت الحمراء 12um,وحدات الكاميرا المبردة 149x58.5x71mm |
||
منتوج وصف

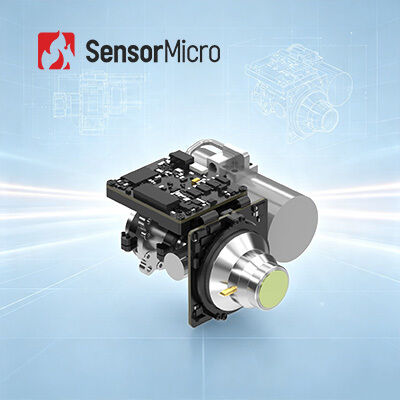

وحدة كاميرا مبردة بالأشعة تحت الحمراء للتكامل السريع EYAS G1210HMF ميجا بكسل 1280×1024/10 ميكرومتر
نظرة عامة على المنتج
تدمج وحدة EYAS G1210HMF كاشف أشعة تحت حمراء مبرد بدقة ميجا بكسل 1280×1024/10 ميكرومتر يعمل في نطاق الموجات المتوسطة (MWIR) مع لوحة دوائر AD، ومجهزة بمبرد ستيرلينغ خطي عالي الأداء. تدعم التحويل في الوقت الفعلي للإشارات التناظرية إلى تدفقات فيديو رقمية، وتدمج وظائف الطاقة والتحكم في التوقيت، مما يتيح التكامل السريع لمنصة النظام.
يساعد هذا عملاء OEM على إجراء اختبارات وتحقق من صحة الكاشف بكفاءة، مما يبسط بشكل كبير تكامل النظام ويسرع تقدم التطوير. بفضل تقنية HOT، تحقق وحدة EYAS G1210HMF تحسينًا في SWaP (الحجم والوزن والطاقة) مع الحفاظ على أداء عالٍ، مما يجعلها مثالية للتطبيقات المتكاملة ذات المتطلبات الصارمة لجودة الصورة والموثوقية.
الميزات الرئيسية
- وضوح الميجا بكسل، تطوير سريع: تم تطويرها بناءً على كاشف أشعة تحت حمراء مبرد بدقة ميجا بكسل 10 ميكرومتر 1280×1024 يعمل في نطاق الموجات المتوسطة (MWIR) بتقنية HOT، مما يوفر تفاصيل تصوير فائقة مع دائرة AD مدمجة للتكامل السريع للمنصة
- تقنية HOT، تحسين SWaP: تم رفع درجة حرارة تشغيل مستوى البؤرة إلى 150 كلفن مع الحد الأدنى من الحجم (≤102×87×57 مم)، وتصميم خفيف الوزن (390 جرامًا)، واستهلاك طاقة منخفض (6 واط)
- أداء متميز، تكامل سهل: معدل إطارات قابل للتعديل من 1-100 هرتز لالتقاط الأهداف سريعة الحركة، مخرجات واجهة CameraLink ببيانات خام 16 بت مع تحكم عبر المنفذ التسلسلي
المواصفات الفنية
| الموديل | EYAS G1210HMF |
|---|---|
| الدقة | 1280×1024 |
| حجم البكسل | 10 ميكرومتر |
| الاستجابة الطيفية | 3.7 ميكرومتر±0.2 ميكرومتر ~ 4.8 ميكرومتر±0.2 ميكرومتر |
| NETD لكاشف الأشعة تحت الحمراء (23 درجة مئوية) | 20mK(F2) 25mK(F4) |
| معدل الإطارات | 1~100 هرتز، قابل للتعديل (50 هرتز افتراضيًا) |
| وضع التشغيل | لقطة، أوضاع تكامل ITR/IWR، مقاومة التوهج، وضع النوافذ |
| الفيديو الرقمي | CameraLink 16 بت (وضع CameraLink DualBase) |
| المزامنة الخارجية | CC1: مزامنة إطار خارجية |
| الاتصال | CameraLink UART (افتراضي) / RS232 (قابل للتخصيص) معدل الباود: 9600 بت في الثانية (افتراضي) |
| مزود الطاقة | لوحة AD: 5 فولت المبرد: 12 فولت |
| الطاقة المستقرة (23 درجة مئوية) | ≤6 واط |
| وقت التبريد (23 درجة مئوية) | ≤3 دقائق |
| الحجم | 102×87×57 مم |
| الوزن | ≤390 جرام |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +71 درجة مئوية |
التطبيقات الصناعية
تُستخدم وحدة التصوير الحراري EYAS G1210HMF على نطاق واسع في العديد من المجالات مثل الاختبارات غير الإتلافية، والمراقبة البيئية، والمراقبة بعيدة المدى، والأبحاث العلمية، والمزيد.
عن SensorMicro
تأسست SensorMicro على اعتقاد بسيط ولكنه قوي: يجب أن تخدم الابتكارات الاحتياجات الواقعية. نحن موجودون لتمكين الأفراد والأنظمة من الرؤية أبعد من السطح - إلى الأنماط والمشاكل والإمكانيات الكامنة تحتها.
من خلال تحويل الحرارة غير المرئية إلى حقيقة مرئية، نساعد الصناعات على اتخاذ قرارات أكثر ذكاءً، وحماية ما يهم أكثر، والتنقل في التعقيد بوضوح. تمتد أعمالنا لتشمل الأمن، ومكافحة الحرائق، والفحص الصناعي، والرعاية الطبية، ورؤية الآلات، والمراقبة البيئية، والجوانب الرئيسية لتحقيق الحياد الكربوني.
أسئلة متكررة
تطبيق كاشف الأشعة تحت الحمراء المبرد ثنائي اللون LWIR، MWIR/LWIR
في تقنية التصوير الحراري بالأشعة تحت الحمراء، تتمتع أجهزة الكشف الحرارية ذات الموجات الطويلة بقدرة اختراق قوية عبر الأجواء المتربة ولا تتأثر بتأثيرات الوهج الشمسي والانعكاسات الضوئية. يمكن الحصول على جودة صورة ممتازة في بيئات معقدة مختلفة، مثل المركبات التي تسير في أجواء متربة، وأشرعة السفن على الماء مع ضوء انعكاسي، والطائرات التي تحلق عبر السحب.
يجمع كاشف الأشعة تحت الحمراء المبرد ثنائي اللون بين مزايا الكشف في الموجات المتوسطة والطويلة في تجميع واحد لكاشف الأشعة تحت الحمراء المبرد، والذي يمكنه إجراء تصوير عالي الأداء في نطاقين موجيين في وقت واحد، مما يقلل بشكل كبير من معدل الإنذارات الكاذبة. يمكن استخدامه للكشف عن الخلفيات المعقدة ومراقبة الأهداف عالية السرعة.
