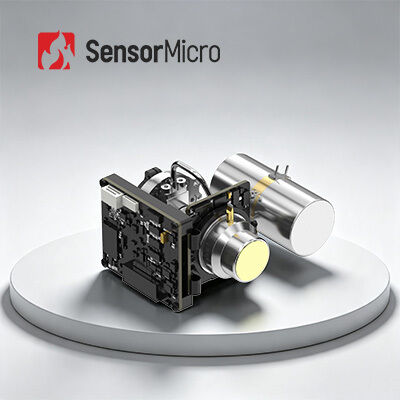

وحدة الأشعة تحت الحمراء المبردة EYAS G1010HMG بدقة 1024×768 وبكسل 10 ميكرومتر للتكامل السريع
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | إياس G1010HMG |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1024×768 | درجة البكسل | 10 ميكرومتر |
|---|---|---|---|
| NETD | 20mK(F2); 25 م ك (F4) | المدى الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات |
| مقاس | 72 × 87 × 51 ملم | معدل الإطار | 1 ~ 100 هرتز قابل للتعديل |
| إبراز | EYAS 1212 IR Camera Core,1280x1024 IR Camera Core,وحدات الكاميرا المبردة بتكامل 12um |
||
منتوج وصف
EYAS G1010HMG 1024×768/10μm وحدة الأشعة تحت الحمراء الساخنة المبردة لدمج سريع
لمحة عامة عن المنتج
تتكون وحدة AD المبردة EYAS G1010HMG من كاشف الأشعة تحت الحمراء المبرد 1024 × 768/ 10μm HOT ولوحة دائرة AD ، مجهزة بـ RS046 rotary Stirling cryocooler.إنه يحول إشارة الخروج التناظرية من كاشف الأشعة تحت الحمراء المبردة إلى تيار فيديو رقمي، مع توفير قوة القيادة والتحكم في التوقيت.
هذه الوحدة تساعد عملاء OEM بسرعة اختبار والتحقق من أجهزة الكشف، وتبسيط عملية التكامل بين أجهزة الكشف تحت الحمراء المبردة والأنظمة الكاملة،وتسريع بشكل ملحوظ تقدم التنميةتتمتع وحدات HOT (درجة حرارة التشغيل تصل إلى 150K) بحجم ووزن وطاقة (SWaP) ومصداقية محسنة ، وهو مثالي للتطبيقات الخفيفة الوزن التي تتطلب استقرارًا عالًا.
الخصائص الرئيسية
- شكل كبير، بكسل صغير:تم تطويرها على أساس كاشف الأشعة تحت الحمراء المبردة HOT MWIR ذو الشكل الكبير 1024 × 768/ 10μm ، ذو البكسل الصغير ، مما يوفر تفاصيل تصوير أكثر دقة
- الدائرة المتكاملة AD:التحويل التناظري إلى الرقمي يتيح التكامل السريع للمنصة مع الأبعاد المتسقة مع الكاشف
- تكنولوجيا HOT، تحسين SWaP-C:ارتفاع درجة حرارة تشغيل الطائرة المحورية إلى 150 كيلو متراً مع الحد الأدنى للأحجام ≤72 × 87 × 51 ملم، ووزن أقل من 250 غرام واستهلاك طاقة يصل إلى 6 واط
- أداء ممتاز:معدل إطار قابل للتعديل من 1-120 هرتز، قادر على التقاط أهداف سريعة الحركة
- واجهة رابط الكاميرا:المخرجات البيانات الخام 16 بت مع التحكم في منفذ سلسلة
مواصفات المنتج
| النموذج | EYAS G1010HMG |
|---|---|
| القرار | 1024×768 |
| حجم البيكسل | 10μm |
| رد الفعل الطيفي | 3.7μm±0.2μm·4.8μm±0.2μm |
| كاشف الأشعة تحت الحمراء NETD ((23 درجة مئوية) | 20mK ((F2) 25mK ((F4) |
| معدل الإطار | 1 ~ 100 هرتز ، قابلة للتعديل (50 هرتز افتراضيًا) |
| وضع العمل | صورة فورية، أنماط تكامل ITR/IWR، مكافحة الإزهار، وضع Windows |
| واجهة خارجية قياسية | 60pin: 37201-SM060-032W1R01 5pin: A1257WR-S-5P-LCP |
| الفيديو الرقمي | 16 بت CameraLink (وضع CameraLink DualBase) |
| التزام خارجي | CC1: الإطار الخارجي متزامن |
| التواصل | كاميرالينك UART (المعيار الافتراضي) / RS232 (يمكن تخصيصها) معدل البود: 9600bps (تخلفي) |
| إمدادات الطاقة | لوحة إد: 5 فولت التبريد الصاخب: 12 فولت |
| الطاقة الثابتة (23 درجة مئوية) | ≤6W |
| وقت التبريد ((23°C) | ≤3 دقيقة |
| الحجم ((ملم) | 72×87×51 |
| الوزن ((g) | ≤ 250 |
| درجة حرارة العمل | -40°C~+71°C |
التطبيقات الصناعية
يتم استخدام وحدة التصوير الحراري EYAS G1010HMG على نطاق واسع في العديد من المجالات مثل NDT ، ومراقبة البيئة ، والمراقبة بعيدة المدى ، والبحوث العلمية ، وغيرها.
الخدمة الموحدة
- وثائق كاملة:كتيبات المنتج ، أدلة الإعداد ، ومراجع الاختيار للبدء دون التخمين
- مساعدة التطوير والاختبار:تم تسهيل الاختبار المتكامل للعينات وتقييم الأداء والتحقق من المعلمات
- مجموعة أدوات المطورين المتقدمة:أدوات SDK و API و خوارزميات و أدوات تحديد الأخطاء للتكامل العميق
- الدعم الفني عن بعد:دعم 24/7 مع استجابة سريعة وحل في الوقت المناسب للمشاكل الحرجة
- الضمان:قطع الغيار الأصلية والالتزام الصارم بالعملية لاستعادة الأداء الأمثل
الأسئلة الشائعة
1تصنيف المجموعات المحورية للطائرة تحت الحمراء (FPA)
ووفقاً لطريقة التبريد، يمكن تقسيم مجموعات الطائرة التركيزية تحت الحمراء إلى أجهزة كشف التصوير الحراري المبردة وغير المبردة.يستخدم كاشف الأشعة تحت الحمراء FPA المبردة بشكل رئيسي زجاجة Dewar / ثلاجة التخدير السريعة والزجاجة Dewar / ثلاجة دورة Sterlingفي حين أن جهاز الكشف عن الأشعة تحت الحرارة FPA غير المبرد يعمل في درجة حرارة الغرفة وهو جوهر أنظمة التصوير الحراري غير المبرد.أكثر المواد حساسية للحرارة شيوعًا هي أكسيد الفاناديوم (فوكس) والسيليكون غير المتبلور (a-Si)مادة أكسيد الفاناديوم هي الخيار الرئيسي في السوق الحالية بسبب معامل مقاومة درجة الحرارة العالية وحساسيتها الحرارية العالية.
2مبدأ العمل لمجموعة الطائرة التركيزية تحت الحمراء
يتم ترتيب مجموعة من العناصر الحساسة للضوء على كاشف مجموعة الطائرة المحورية.أشعة الأشعة تحت الحمراء المنبعثة من اللانهاية يتم تصويرها على هذه العناصر الحساسة للضوء من مجموعة الطائرة المحورية من خلال النظام البصرييُحوّل جهاز الكشف إشارة الضوء إلى إشارة كهربائية ويقوم بتضخيم متكامل، أخذ العينات، ووضع عازل الخروج ونظام التعدّد،وأخيراً يتم إرسالها إلى نظام المراقبة لتشكيل صورة.
