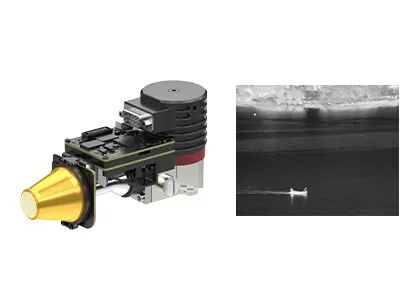

كاميرا تعمل بالأشعة تحت الحمراء مبردة سريعة التكامل EYAS1212 Mega Pixel 1280x1024 / 12μM
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | EYAS1212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 1280 × 1024 | درجة البكسل | 12 ميكرومتر |
|---|---|---|---|
| NETD | ≤20mk | النطاق الطيفي | 3.7 ~ 4.8 ميكرومتر ميغاواط |
| مقاس | 149 × 58.5 × 71 ملم | معدل الإطارات | 1 ~ 100 هرتز قابل للتعديل |
| إبراز | EYAS 1212 IR Camera Core,1280x1024 IR Camera Core,وحدات الكاميرا المبردة بتكامل 12um |
||
منتوج وصف
EYAS1212 نواة حرارية مبردة
EYAS1212 ميجا بكسل 1280x1024 / 12μm MCT MWIR وحدة الأشعة تحت الحمراء المبردة للتكامل السريع
وصف المنتج
EYAS1212 هي وحدة أشعة تحت الحمراء مبردة رقمية تناظرية عالية الدقة تعتمد على تنسيقات 1280x1024 12μm IR FPA.
تتضمن وحدة AD هذه لوحة تقارب توفر توقيت FPA وإمدادات الطاقة الحساسة. بالإضافة إلى ذلك ، تخرج واجهة Camera Link بيانات خام 16 بت مما يبسط بشكل كبير تكامل الكاشف مع النظام.
لذلك ، تجعل وحدة EYAS1212 AD من السهل على عملاء OEM إجراء اختبار قبول سريع على كاشف الأشعة تحت الحمراء المبرد GST C1212M 1280x1024 / 12μm ، وبدء التطوير الثانوي السريع وتقصير فترة تطويرهم لوحدات الأشعة تحت الحمراء المبردة أو إكمال كاميرات أو أنظمة حرارية بالأشعة تحت الحمراء بناءً على كاشفات الأشعة تحت الحمراء المبردة.
Global Sensor Technology هي مورد لأجهزة استشعار كاشفات الأشعة تحت الحمراء ونوى الكاميرات الحرارية OEM. لدينا أكثر من 10 سنوات من الخبرة في صناعات التصوير الحراري بالأشعة تحت الحمراء. لدينا فريق خدمة ما بعد البيع محترف لتزويد العملاء برد احترافي. لأية أسئلة أو مشاكل ، يرجى الاتصال بنا في أي وقت ، وسنكون في المرة الأولى للإجابة عليك.
الميزات الرئيسية
- سهولة التطوير والتكامل
- إخراج واجهة Cameralink بيانات خام 16 بت ، التحكم في المنفذ التسلسلي
- هيكل متكامل ، الأبعاد متوافقة مع الكاشف
- 5V إمداد واحد
- قادر على التقاط هدف متحرك عالي السرعة
مواصفات المنتج
| نموذج | EYAS1212 |
| أداء كاشف الأشعة تحت الحمراء | |
| الدقة | 1280x1024 |
| حجم البكسل | 12μm |
| المبرد | RS058F |
| النطاق الطيفي | 3.7μm～4.8μm MW |
| وقت التبريد (25 درجة مئوية) | ≤6min |
| NETD الأمثل (20 درجة مئوية) | ≤20mK |
| وضع العمل | |
| معدل الإطار | 1 ~ 100 هرتز قابل للتعديل |
| وضع العمل | لقطة؛ وضع تكامل ITR / IWR ؛ وضع Windows ؛ مضاد للإزهار |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | QSH 60pin |
| فيديو رقمي | Cameralink: إخراج بيانات خام 16 بت |
| مزامنة خارجية | CC1: INT / Frame External Sync ؛ CC2: MC External Sync |
| الاتصالات | منفذ Cameralink التسلسلي: TFG +/-, TC+/-؛ 9600 بت في الثانية |
| مزود الطاقة | لوحة تصوير قناة واحدة: 5 فولت مبرد قناة واحدة: 24 فولت |
| استهلاك الطاقة المستقر | 9 واط |
| الأبعاد (مم) | 149×58.5×71 |
| الوزن | ≤680g |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +60 درجة مئوية |
| مقدار الاهتزاز | الاهتزاز: GJB مركبة عالية السرعة الصدمة: موجة نصف جيبية ، 40 جرام 11 مللي ثانية ، 3 محاور 6 اتجاهات 3 مرات لكل منها |
التطبيقات الصناعية
تستخدم وحدة التصوير الحراري EYAS1212 على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ، ونظام تحسين رؤية الطيران ، والحمولة متعددة المستشعرات وما إلى ذلك.
الخدمة القياسية
وثائق كاملة: كتيبات المنتج ، أدلة الإعداد ، ومراجع الاختيار. ابدأ بدون تخمين.
المساعدة في التطوير والاختبار: اختبار متكامل للعينة ، وتقييم الأداء ، والتحقق من المعلمات أصبح سهلاً.
مجموعة أدوات المطور المتقدمة: SDKs و APIs والخوارزميات وأدوات التصحيح للتكامل العميق.
الدعم الفني عن بعد: دعم على مدار الساعة طوال أيام الأسبوع - استجابة سريعة وحل في الوقت المناسب للقضايا الهامة.
الضمان: قطع غيار أصلية والالتزام الصارم بالعملية لاستعادة الأداء الأمثل.
الأسئلة الشائعة
1. تصنيف مصفوفات المستوى البؤري للأشعة تحت الحمراء (FPA)
وفقًا لطريقة التبريد ، يمكن تقسيم مصفوفة المستوى البؤري للأشعة تحت الحمراء إلى كاشفات التصوير الحراري المبردة وغير المبردة. يعتمد كاشف الأشعة تحت الحمراء FPA المبرد بشكل أساسي على زجاجة Dewar / مبرد الاختناق السريع وزجاجة Dewar / مبرد دورة ستيرلينغ في الوقت الحاضر. بينما يعمل كاشف الأشعة تحت الحمراء الحراري FPA غير المبرد في درجة حرارة الغرفة. إنه جوهر نظام التصوير الحراري غير المبرد. تشمل المواد الأكثر شيوعًا الحساسة للحرارة أكسيد الفاناديوم (Vox) والسيليكون غير المتبلور (a-Si). مادة أكسيد الفاناديوم هي الخيار السائد في السوق الحالية ؛ لديها معامل مقاومة درجة حرارة عالية وحساسية حرارية عالية.
2. مبدأ عمل مصفوفة المستوى البؤري للأشعة تحت الحمراء
يتم ترتيب مصفوفة من العناصر الحساسة للضوء على كاشف مصفوفة المستوى البؤري. يتم تصوير الأشعة تحت الحمراء المنبعثة من اللانهاية على هذه العناصر الحساسة للضوء في مصفوفة المستوى البؤري من خلال النظام البصري. يحول الكاشف الإشارة الضوئية إلى إشارة كهربائية ويقوم بتضخيم متكامل وأخذ عينات وإخراج المخزن المؤقت ونظام الإرسال المتعدد ، ويتم إرسالها أخيرًا إلى نظام المراقبة لتشكيل صورة.
